US 6028491 А, 22.02.2000. US 6647764 B1, 18.11.2003. SU 1448293 A1, 30.12.1988. SU 369507 A, 08.02.1973. RU 2097772 С1, 27.11.1997.
Имя заявителя:
САРЕН СИСТЕМЗ, ЛТД. (CN)
Изобретатели:
МИКО Эрик Скотт (US)
Патентообладатели:
САРЕН СИСТЕМЗ, ЛТД. (CN)
Приоритетные данные:
30.03.2004 US 10/812,603
Реферат

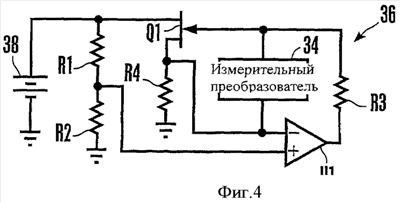

Изобретение относится к системам, использующим пьезоэлектрические измерительные преобразователи, например системе датчика обнаружения движения (перемещения). Сущность: датчик содержит измерительный преобразователь и межэлектродную схему. Межэлектродная схема содержит полевой транзистор, операционный усилитель с импедансом, не превышающим 107 Ом, подключенный к затвору полевого транзистора через межэлектродный резистор. Инвертирующий вход операционного усилителя подключен к истоку полевого транзистора. Исток подключен к земле через резистор. Неинвертирующий вход операционного усилителя подключен к делителю напряжения, содержащему резистор. Опорное напряжение сигнала полевого транзистора является плавающим между затвором и истоком полевого транзистора. Полевой транзистор и измерительный преобразователь могут быть установлены в одном четырехштырьковом блоке. Технический результат: возможность получения более сильного сигнала датчика без использования относительно дорогого имеющего высокий импеданс операционного усилителя. 2 н. и 4 з.п. ф-лы, 11 ил.
