СПОСОБ ИЗГОТОВЛЕНИЯ ТЕРМОЭЛЕКТРИЧЕСКОГО ГЕНЕРАТОРА

Номер публикации патента: 2461095

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011124796/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H01L035/34
Аналоги изобретения: RU 2248070 C1, 10.03.2005. RU 2325731 C1, 27.05.2008. US 20110036384 A1, 17.02.2011. JP 1194480 A, 04.08.1989. JP 10303468 A, 13.11.1989.

Имя заявителя: Общество с ограниченной ответственностью "ЯК-44" (RU)
Изобретатели: Абдуев Марат Хаджи-Муратович (RU)
Касатов Александр Николаевич (RU)
Касатов Дмитрий Александрович (RU)
Лев Ефим Феликсович (RU)
Патентообладатели: Общество с ограниченной ответственностью "ЯК-44" (RU)

Реферат

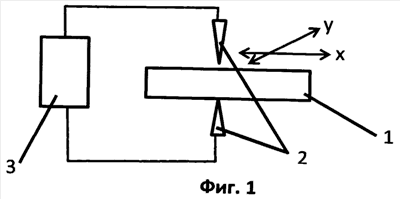

Изобретение относится к технолгии изготовления термоэлектрических полупроводниковых преобразователей и батарей. Сущность: собранные линейки или блоки термоэлектрического генератора (ТЭГ) подвергают воздействию переменного или импульсного знакопеременного напряжения величиной от 100 В до 10000 В путем приложения его к контактным пластинам, расположенным с разных сторон полупроводникового элемента, с помощью электродов. Максимальный размер электродов в поперечном сечении не более 0,5 от толщины контактной пластины. Электроды находятся в электрическом контакте с пластинами или на расстоянии от них, менее пробойного для среды при данном напряжении. Точкой приложения напряжения сканируют по поверхности блока ТЭГ так, чтобы каждый полупроводниковый элемент был подвергнут обработке не менее одного раза при каждой полярности напряжения. Технический результат: уменьшение внутреннего сопротивления ТЭГ. 1 ил.
