| ТЕРМОЭЛЕКТРИЧЕСКОЕ УСТРОЙСТВО |  |
Номер публикации патента: 2173007 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01L035/32 H01L035/08 | | Аналоги изобретения: | JP 58-64075 A, 16.04.1983. Анатычук Л.И. Термоэлементы и термоэлектрические устройства. Справочник. - Киев: Наукова Думка, 1979, с.420-436. SU 409456,04.07.1974. JP 8-228027, 03.09.1996. |
| Имя заявителя: | СИТИЗЕН ВОТЧ КО., ЛТД (JP) | | Изобретатели: | ХИРАИСИ Хисато (JP) | | Патентообладатели: | СИТИЗЕН ВОТЧ КО., ЛТД (JP) | | Номер конвенционной заявки: | 9-228094 | | Страна приоритета: | JP | | Патентный поверенный: | Кузнецов Юрий Дмитриевич |
Реферат | |

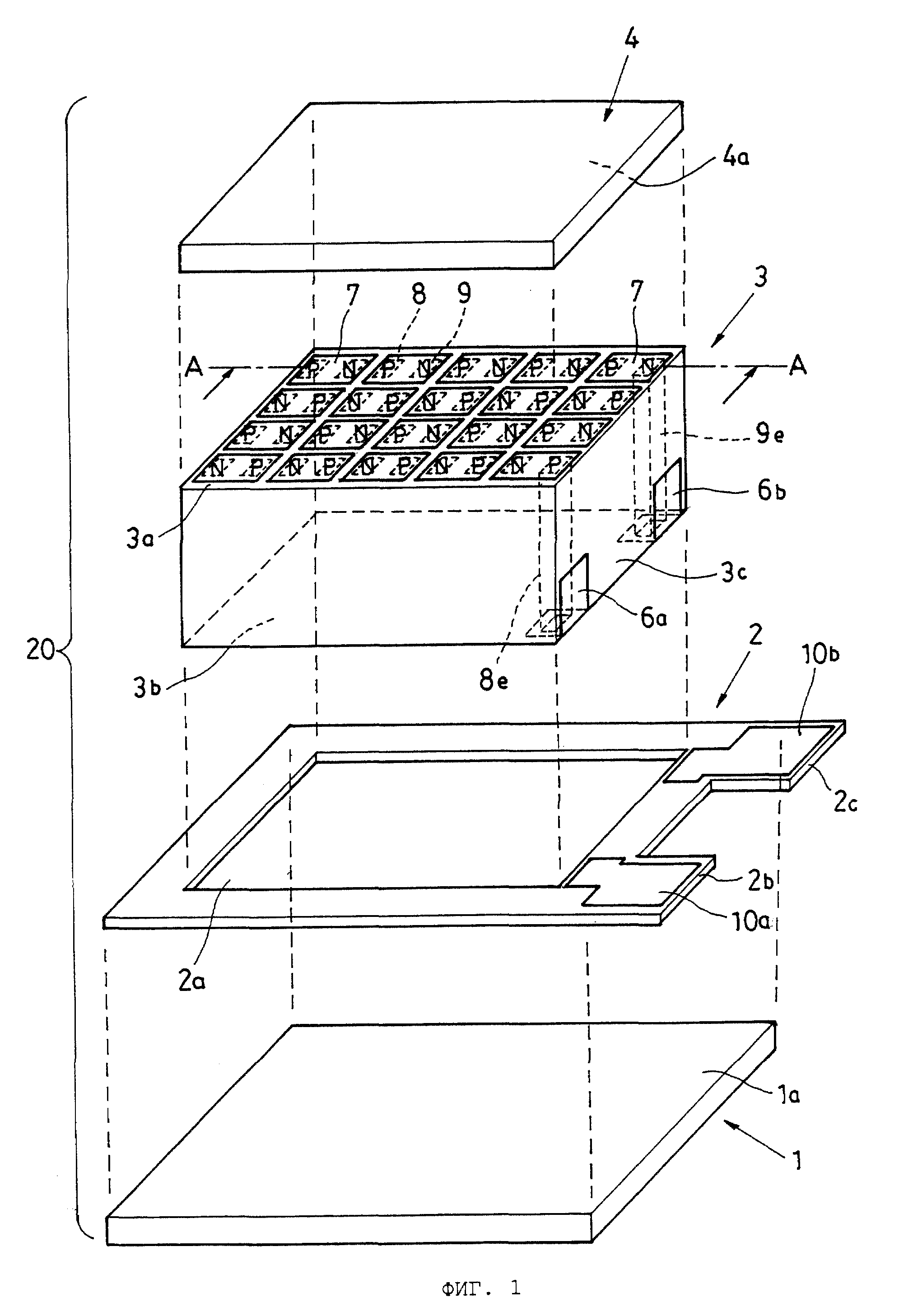

Использование: в термоэлектрических преобразователях энергии. Сущность изобретения: множество термоэлектрических полупроводников n- и р-типа регулярно расположены таким образом, что обе их торцевые грани образуют расположенные приблизительно на одном уровне торцевые поверхности межсоединения и соединены вместе через изоляцию .Электроды межсоединения для попеременного электрического соединения термоэлектрических полупроводников n- и р-типа образованы на обеих торцевых поверхностях межсоединения. Пара соединительных электродов образована для электрического соединения с термоэлектрическими полупроводниками, соответствующими одному концу и другому концу множества термоэлектрических полупроводников. Одна из торцевых поверхностей межсоединения блока термоэлектрических элементов вставлена в отверстие гибкой печатной схемы и затем прикреплена к верхней грани пластины теплопроводности через изоляционный слой. Пара соединительных электродов электрически соединена с парой входной/выходной электродов, образованной на гибкой печатной схеме. Технический результат: облегчение электрического соединения между внешней схемой и компактным термоэлектрическим устройством. 12 з.п. ф-лы, 8 ил.
|
