Щербаков Валентин Николаевич (RU), Трансрегиональное потребительское общество "ЕвроАзиатская сервисная корпорация" (RU)
Изобретатели:
Щербаков Валентин Николаевич (RU)
Патентообладатели:
Щербаков Валентин Николаевич (RU) Трансрегиональное потребительское общество "ЕвроАзиатская сервисная корпорация" (RU)
Реферат

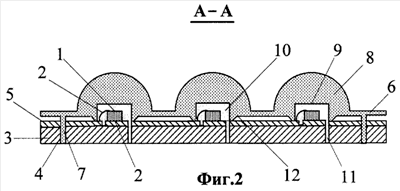

Изобретение относится к электронной технике и может быть использовано при производстве осветительных и сигнальных устройств. Светодиодная матрица (СМ) содержит полупроводниковые светодиоды 1 с электрическими контактами 2, закрепленные на основании 3, выполненном со сквозными установочными отверстиями 4. СМ содержит крышку 6 из прозрачного материала, укрепленную на основании, которая выполнена с не менее чем двумя фиксирующими штырями 7 на стороне, обращенной к основанию, совпадающими с установочными отверстиями 4 в основании 3. СМ выполнена с выступающими линзами 8 на поверхности крышки 6, противоположной поверхности, соединенной с основанием 3, которые сформированы с полостями 9 на поверхности, соединенной с основанием 3, и штырями 7, совпадающими со сквозными установочными отверстиями 4 в основании 3. Каждая полость 9 покрывает один или несколько светодиодов 1 с их электрическими контактами 2 и содержит светопроводящую среду 10, которая содержит частицы светорассеивающего вещества и частицы люминофора. Каждая полость 9 сообщается с окружающей средой через одно или несколько дополнительных сквозных отверстий 11 в основании 3 для заполнения полостей светопроводящей средой 10. Минимальные расстояния от каждой точки поверхности каждой полости до поверхности ближайшего к этой точке полупроводникового светодиода равны друг другу. Техническим результатом, который обеспечивается изобретением, является равномерное распределение излучения в заданном диапазоне длин волн на выходе устройства. 2 ил.
