КОНСТРУКЦИЯ ФОТОЭЛЕКТРИЧЕСКОГО МОДУЛЯ

Номер публикации патента: 2475888

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011132561/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H01L031/042
Аналоги изобретения: RU 2395136 C1, 20.07.2010. EP 1895597 A1, 05.03.2008. WO 2008/068006 A1, 12.06.2008. US 2009199891 A1, 13.08.2009. US 2009027427 A1, 05.11.2009. CN 201467016 U, 12.05.2010.

Имя заявителя: Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (RU)
Изобретатели: Андреев Вячеслав Михайлович (RU)
Давидюк Николай Юрьевич (RU)
Нахимович Мария Валерьевна (RU)
Румянцев Валерий Дмитриевич (RU)
Садчиков Николай Анатольевич (RU)
Патентообладатели: Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (RU)

Реферат

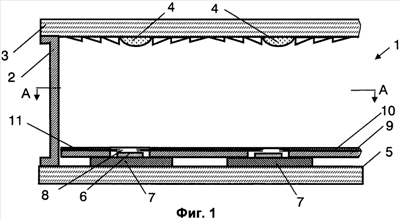

Изобретение относится к области солнечной энергетики. Конструкция фотоэлектрического модуля (1) содержит боковые стенки (2), фронтальную панель (3) с линзами Френеля (4), светопрозрачную тыльную панель (5), солнечные элементы (6) с фотоприемными площадками (15), совмещенными с фокальным пятном соответствующей линзы Френеля (4) и расположенными на теплоотводящих основаниях (7), и байпасные диоды. Солнечные элементы (6) и байпасные диоды установлены в центрах отверстий (8) в планках (9) из конструкционного металла толщиной Н от 0,4 мм до 0,8 мм. На фронтальную сторону планок (9) нанесен слой диэлектрика (10) толщиной h1 и металлическое покрытие (11) толщиной h2, к которому подсоединены верхние контакты солнечных элементов (6) и байпасных диодов. Диаметр отверстий в металлическом покрытии (11) над отверстиями планок (7) меньше диаметра отверстий в слое диэлектрика (10) над отверстиями планок на 0,05-0,1 мм, а общая толщина слоя диэлектрика (11) и металлического покрытия (10) h1+h2 удовлетворяет соотношению: 0,1Hh1+h20,2H. Фотоэлектрический модуль согласно изобретению имеет повышенную надежность работы и увеличенный срок службы при увеличении концентрации солнечного излучения до уровня 1000Х-3000 Х. 5 з.п.ф-лы, 5 ил.
