КРИСТАЛЛИЧЕСКАЯ ПОДЛОЖКА ИЗ AlxGayIn1 - x - yN, ПОЛУПРОВОДНИКОВЫЙ ПРИБОР И СПОСОБ ЕГО ИЗГОТОВЛЕНИЯ

Номер публикации патента: 2401481

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2008128490/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H01L029/30   H01L021/20
Аналоги изобретения: Xueping Xu et all. "Growth and characterization of low defect GaN by hydride vapor phase epitaxy", J. Crystal Growth, 246, (2002), p.223-229. RU 2187172 C1, 10.08.2002. US 2004089919 A1, 13.05.2004. EP 1304749 A1, 13.05.2004. JP 57120343 A, 27.07.1982.

Имя заявителя: СУМИТОМО ЭЛЕКТРИК ИНДАСТРИЗ, ЛТД. (JP)
Изобретатели: ФУДЗИВАРА Синсуке (JP)
УЕМУРА Томоки (JP)
ОКАХИСА Такудзи (JP)
УЕМАЦУ Кодзи (JP)
ОКУИ Манабу (JP)
НИСИОКА Мунейюки (JP)
ХАСИМОТО Син (JP)
Патентообладатели: СУМИТОМО ЭЛЕКТРИК ИНДАСТРИЗ, ЛТД. (JP)
Приоритетные данные: 14.12.2005 JP 2005-360621

Реферат

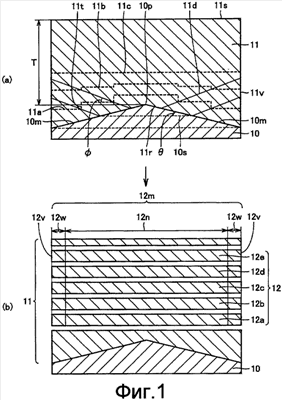

Изобретение относится к полупроводниковым приборам на кристаллической нитридной подложке. Сущность изобретения: кристаллическая подложка из AlxGayIn1-x-yN (0х, 0у, х+у1) (12) имеет главную плоскость (12m) с площадью по меньшей мере 10 см2, в которой упомянутая главная плоскость (12m) имеет внешнюю область (12w), расположенную в пределах 5 мм от внешней периферии упомянутой главной плоскости, и внутреннюю область (12n), соответствующую области, отличной от упомянутой внешней области. Упомянутая внутренняя область (12n) имеет суммарную плотность дислокации, по меньшей мере, 1×102 см-2 и не более 1×106 см-2. Изобретение позволяет получить кристаллическую подложку из AlxGayIn1-x-yN в качестве подложки полупроводникового прибора, которая является большой по размеру и имеет подходящую плотность дислокации, полупроводниковый прибор, содержащий такую кристаллическую подложку, и способ его изготовления. 3 н. и 11 з.п. ф-лы, 5 ил.
