ТРАНЗИСТОР С ОГРАНИЧЕНИЕМ ТОКА И СПОСОБ ЕГО ИЗГОТОВЛЕНИЯ

Номер публикации патента: 2370855

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008106169/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H01L029/772
Аналоги изобретения: US 4841345 А, 20.06.1989. US 5475243 А, 12.12.1995. US 4641162 А, 03.02.1987. US 7071513 B1, 04.07.2006. RU 2189089 С2, 10.09.2002.

Имя заявителя: Открытое акционерное общество "Воронежский завод полупроводниковых приборов - сборка" (RU),
Бубукин Борис Михайлович (RU),
Кастрюлёв Александр Николаевич (RU),
Рязанцев Борис Георгиевич (RU)
Изобретатели: Бубукин Борис Михайлович (RU)
Кастрюлёв Александр Николаевич (RU)
Рязанцев Борис Георгиевич (RU)
Патентообладатели: Открытое акционерное общество "Воронежский завод полупроводниковых приборов - сборка" (RU)
Бубукин Борис Михайлович (RU)
Кастрюлёв Александр Николаевич (RU)
Рязанцев Борис Георгиевич (RU)

Реферат

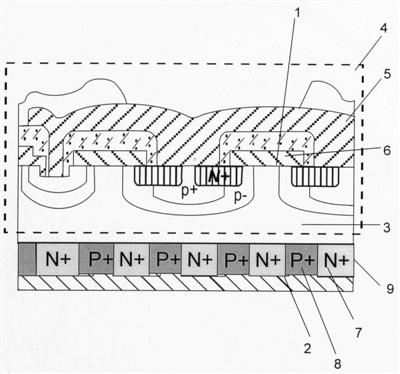

Изобретение относится к силовым вертикальным транзисторам, содержащим МОП-структуру, изготавливаемую с применением двойной диффузии, имеющим электроды истока (эмиттера) и затвора на одной поверхности подложки, а электрод стока (коллектора) - на противоположной поверхности подложки. Сущность изобретения: в транзисторе с ограничением тока, содержащем подложку, имеющую первую и вторую противолежащие поверхности, ДМОП-транзистор, расположенный на первой поверхности подложки, чередующиеся между собой области N-типа и Р-типа проводимости, расположенные на второй поверхности подложки, ячейки ДМОП-транзистора на первой поверхности подложки имеют форму полос, чередующиеся между собой области N-типа и Р-типа проводимости имеют форму полос на второй поверхности подложки, причем полосы на второй поверхности подложки расположены перпендикулярно относительно полос на первой поверхности подложки. При изготовлении транзистора формируют области N-типа и Р-типа проводимости на второй поверхности подложки с определенным соотношеним площадей. Техническим результатом изобретения является изготовление транзистора повышенной стойкости к короткому замыканию цепи нагрузки с заданным ограничением тока, увеличение точности воспроизводимости заданного токоограничения, увеличение выхода годных транзисторов в процентном соотношении, снижение себестоимости изготовления транзисторов. 2 н. и 5 з.п. ф-лы, 1 ил.
