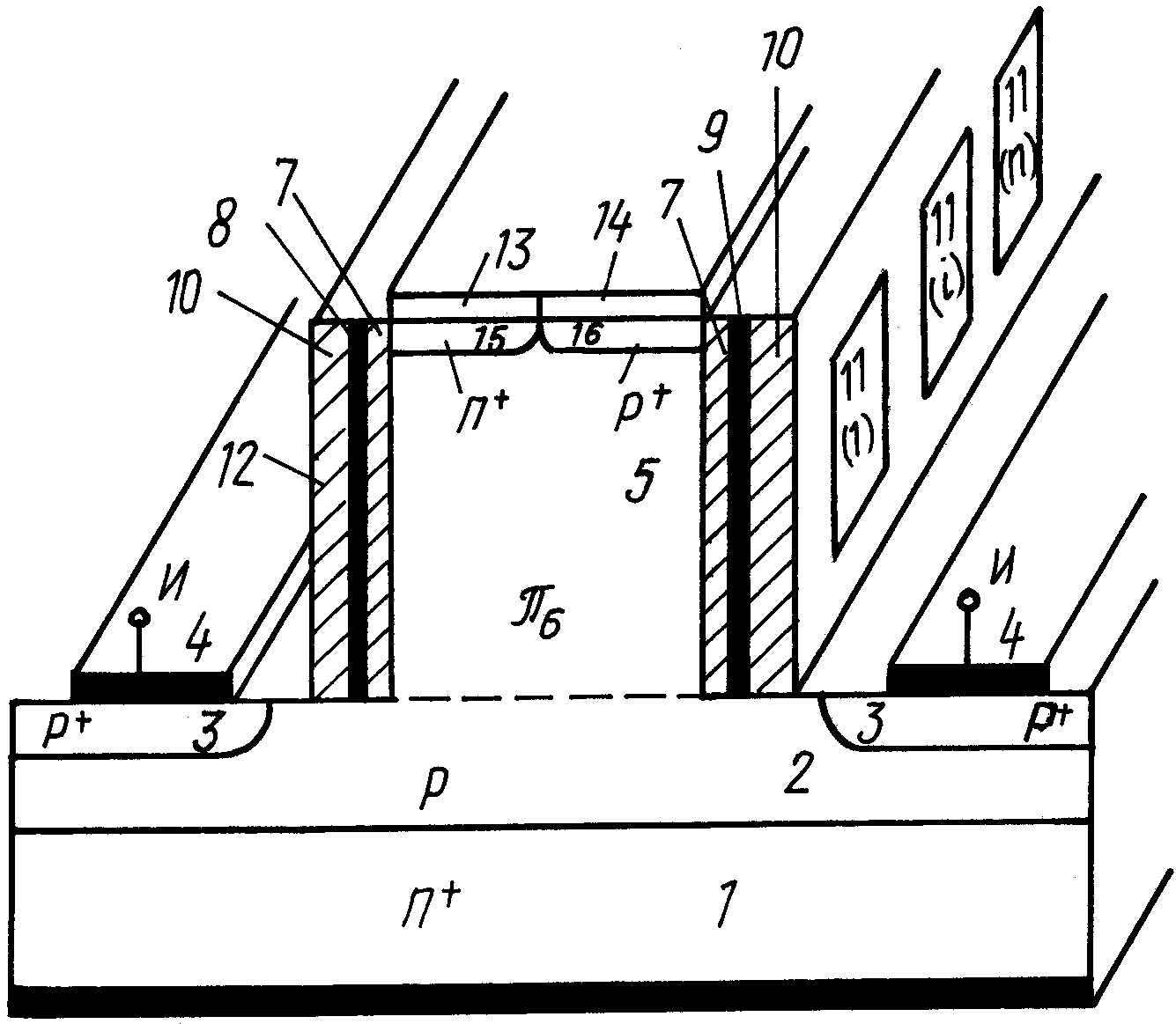

ТРЕХМЕРНАЯ НЕЙРОСТРУКТУРА

Номер публикации патента: 2173006

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 99123319/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H01L029/788
Аналоги изобретения: RU 2106721 C1, 10.03.1998. РАКИТИН В.В., ФИЛИППОВ Е.И. Моделирование элементов СБИС на совмещенных вертикальных МОП-транзисторах// Микроэлектроника, т.25, № 2, 1996, с.112-115. ЕР 0149390 А2, 24.07.1985. US 5874760 А, 23.02.1999. WO 95/15580 Al, 08.06.1995.

Имя заявителя: Бубенников Александр Николаевич
Изобретатели: Бубенников А.Н.
Патентообладатели: Бубенников Александр Николаевич

Реферат


Использование: в устройствах и структурах интегральной полупроводниковой микроэлектроники и кремниевой наноэлектронике, в частности в интегральных нейроподобных структурах нейро-БИС и нейро-ЭВМ. Техническим результатом изобретения является расширение функциональных возможностей структуры, уменьшение межэлементных линий связи при высокой плотности трехмерной упаковки, малых мощностях потребления. Сущность изобретения: трехмерная нейроструктура содержит полупроводниковую подложку определенного типа проводимости с истоком, стоком и столбиком, боковая поверхность которого покрыта первым слоем - слоем диэлектрика, на противоположных сторонах которого размещены затворы, тип проводимости верхнего слоя подложки и столбика противоположен основанию подложки, а проводимость столбика близка к собственной проводимости полупроводника. Предлагается в трехмерной нейроструктуре затворы на боковых поверхностях столбика выполнять в виде плавающих затворов, на каждый из которых нанесен второй слой диэлектрика, на котором изготовлены изолированные друг от друга n входных контактов с соответствующими площадями и емкостями входных контактов относительно плавающего затвора, определяющими весовые значения и формирующими функцию взвешенного суммирования путем сложения зарядов на плавающем затворе нейроструктуры и соответствующую пороговую функцию. В зависимости от условий функционирования структуры соответствующие входные контакты на правой и левой боковых поверхностях столбика могут быть соединены или разомкнуты, а сток структуры изготовлен как поглощающий контакт, выполненный в виде двух смежных разнородных контактов Шоттки n- и р-типа. 1 ил.
