US 7217982 B2, 15.05.2007. RU 2388115 C1, 27.04.2010. RU 2137259 C1, 10.09.1999. US 2009001278 A1, 01. 01.2009. US 2007241281 A1, 18.10.2007.
Имя заявителя:
Российская Федерация, от имени которой выступает государственный заказчик Министерство промышленности и торговли Российской Федерации (RU)
Изобретатели:
Болтарь Константин Олегович (RU) Яковлева Наталья Ивановна (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает государственный заказчик Министерство промышленности и торговли Российской Федерации (RU)
Реферат

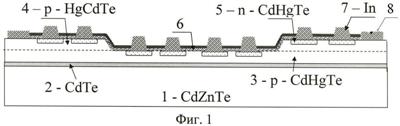

Изобретение относится к фоточувствительным приборам, предназначенным для обнаружения и регистрации инфракрасного (ИК) излучения нескольких диапазонов спектра. Устройство содержит матрицу фоточувствительных элементов с коротковолновым рабочим фоточувствительным слоем (3) и длинноволновым рабочим фоточувствительным слоем (4). Матрица фоточувствительных элементов состоит из трех разновысоких областей - центральной и двух периферийных. При этом высота центральной области определена высотой коротковолнового рабочего фоточувствительного слоя, а высота двух периферийных областей определена суммарной высотой коротковолнового и длинноволнового рабочих фоточувствительных слоев. Выполнение матрицы фоточувствительных элементов в виде трех разновысоких областей обеспечивает симметричность ее конструкции. Это приводит к равномерному распределению нагрузки на контакты (индиевые столбики) при стыковке матрицы фоточувствительных элементов с интегральной схемой считывания. Предложена надежная конструкция двухспектрального фотоприемного устройства. 5 з.п. ф-лы, 4 ил.
