SU 1430991 A1, 15.10.1988. SU 1094526 A1, 15.12.1993. SU 786742 A1, 30.06.1993. SU 625521 A, 25.04.1979. DE 4226828 A1, 25.02.1993. US 4997784 A, 05.03.1991.
Имя заявителя:
Федеральное государственное унитарное предприятие "Научно-производственное предприятие "Пульсар" (RU)
Изобретатели:
Климентова Мария Игоревна (RU) Костюков Евгений Вильевич (RU) Маклаков Алексей Михайлович (RU) Скрылёв Александр Сергеевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Научно-производственное предприятие "Пульсар" (RU)
Реферат

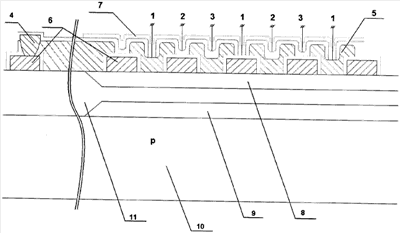

Изобретение относится к области производства оптоэлектронных приборов, в частности к производству матричных фоточувствительных приборов с зарядовой связью. Сущность изобретения: матричный фоточувствительный прибор с зарядовой связью содержит горизонтальный сдвиговый регистр, выходное устройство, алюминиевые шины на периферии, фоточувствительные ячейки на основе фотодиодов и вертикальных сдвиговых регистров. Вертикальные сдвиговые регистры выполнены по трехфазной схеме в двух слоях поликремния, причем в одной из ячеек фаза 1 и фаза 3 выполнены в первом слое поликремния, а фаза 2 - во втором слое поликремния, а в смежной ячейке фаза 1 и фаза 3 выполнены во втором слое поликремния, а фаза 2 - в первом слое поликремния, при этом фаза 2 контактирует с алюминиевой шиной, которая перекрывает вертикальный сдвиговый регистр, а фаза 1 и фаза 3 выводятся на периферию поликремниевыми шинами, контактирующими с алюминиевыми шинами. Техническим результатом изобретения является создание матричного прибора с зарядовой связью с более плотной структурой за счет конструкции ячеек и большей зарядовой емкости регистра. 1 ил.
