УСТРОЙСТВО ФОРМИРОВАНИЯ ИЗОБРАЖЕНИЯ, СПОСОБ ОБРАБОТКИ ИЗОБРАЖЕНИЯ И ИНТЕГРАЛЬНАЯ СХЕМА

Номер публикации патента: 2367109

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2007106899/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H04N005/335   H01L027/146
Аналоги изобретения: JP 2001094888 А, 06.04.2001. JP 200378829 A, 14.03.2003. US 6757019 B1, 29.06.2004. JP 63174356 A, 18.07.1988. US 6590611 B1, 08.07.2003. US 2004095492 A1, 20.05.2004. SU 1824658 A, 30.06.1993.

Имя заявителя: СОНИ КОРПОРЕЙШН (JP)
Изобретатели: МУРАЯМА Дзун (JP)
Патентообладатели: СОНИ КОРПОРЕЙШН (JP)
Приоритетные данные: 23.08.2004 JP 2004-241785

Реферат

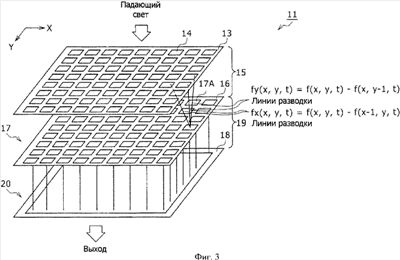

Изобретение относится к системам формирования и обработки изображения для получения информации движения, получаемой по пикселям. Техническим результатом изобретения является повышение надежности детектирования и обработки движения. Предложено устройство формирования изображения, содержащее интегральную схему устройства обработки сигналов изображения, сформированную путем наложения друг на друга множества полупроводниковых схем, в котором в верхней полупроводниковой схеме интегральной схемы предусмотрено устройство съемки изображения, пиксели которого расположены в виде матрицы и которыми управляют путем управления адресом XY для передачи сигналов изображения, предоставляемых пикселями, в расположенную ниже полупроводниковую схему, в которой предусмотрена схема детектирования движения для обработки сигналов изображения, предоставляемых устройством съемки изображения, и получения информации движения по отдельным пикселям, и схема обработки движения, которая выполняет процесс обработки информации движения по отдельным пикселям и предоставляет результаты обработки, при этом схема детектирования движения получает информацию движения по отдельным пикселям путем обработки разностей сигнала изображения между соседними пикселями, рассчитанных путем вычитания, и схема вычитания для расчета разностей совместно используется соседними пикселями. 4 н. и 3 з.п. ф-лы, 8 ил.
