ПОЛУПРОВОДНИКОВЫЙ ПРЕОБРАЗОВАТЕЛЬ

Номер публикации патента: 2173005

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000104788/09		Получить полное описание патента

Реферат

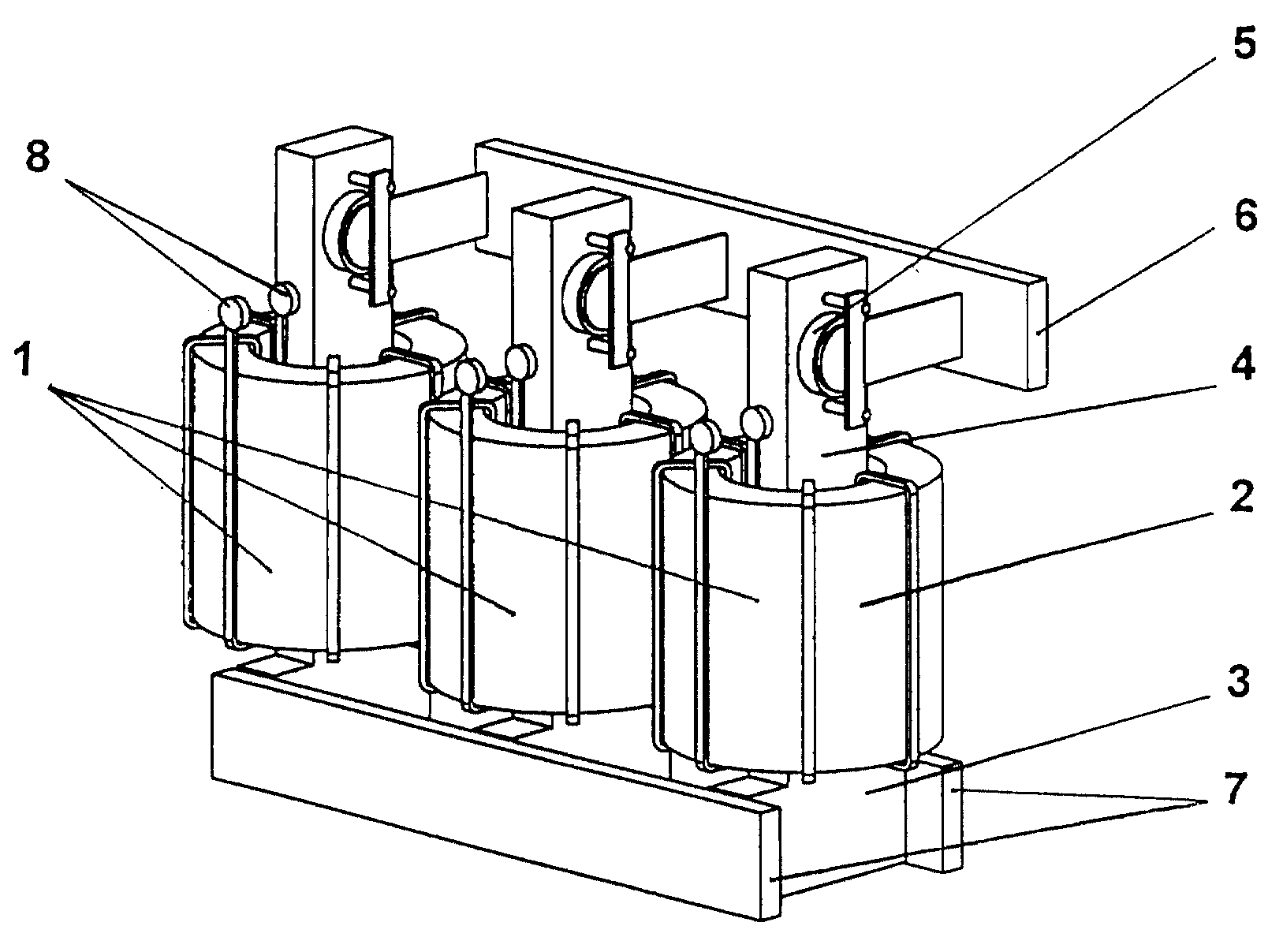

Изобретение относится к электротехнике, а именно к преобразовательной технике, и может быть использовано в низковольтных сильноточных выпрямителях, в частности в выпрямителях для электролиза галлия, кадмия, линий электрохимической обработки металлов, гальванотехнике. Технической задачей, решаемой изобретением, является уменьшение внутреннего падения напряжения полупроводникового преобразователя за счет снижения как индуктивного сопротивления контура коммутации, так и активного сопротивления обмоток трансформатора и отводов вентильных обмоток трансформаторов, что позволяет уменьшить установленную мощность полупроводниковых преобразователей, снизить потери в распределительной сети переменного тока, полупроводниковых преобразователей, что особенно важно при проведении реконструкции действующего предприятия. Сущность изобретения состоит в следующем. Полупроводниковый преобразователь содержит трансформаторный узел и полупроводниковые вентили. Согласно изобретению, трансформаторный узел выполнен в виде трех однофазных трансформаторов, каждый из которых содержит по меньшей мере один кольцевой магнитопровод, сетевую и вентильные обмотки. Каждая вентильная обмотка содержит по меньшей мере один виток, состоящий из одного вертикального и одного горизонтального элементов. Вертикальный элемент вентильной обмотки охвачен кольцевым магнитопроводом. Горизонтальные элементы вентильных обмоток трех однофазных трансформаторов, выполненные из жестких шин, являются основанием преобразователя. 1 з.п. ф-лы, 1 ил.
