RU 2331138 C1, 10.08.2008. RU 2381593 C1, 10.02.2010. RU 2091906 C1, 27.09.1997. SU 1681694 A1, 15.05.1994. US 5034568 A, 23.07.1991. US 4894704 A, 16.01.1990. WO 82/03947 A1, 11.11.1982. JP 2000114448 A, 21.04.2000.
Имя заявителя:
ЗАО "Научно-производственное объединение "НИИТАЛ" (RU)
ЗАО "Научно-производственное объединение "НИИТАЛ" (RU)
Реферат

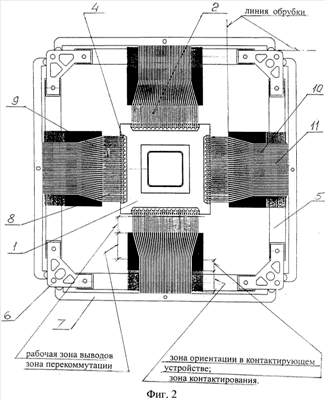

Использование: электронная техника, конструирование планарных металлокерамических корпусов. Сущность изобретения: корпус интегральной схемы содержит керамическое основание с размещенными на его поверхности контактными площадками и изолирующую многовыводную рамку прямоугольной формы, состоящую из связанных между собой уголками наружных и изолирующих пластин, на которых размещены группы планарных выводов. Выводы, содержащие рабочую и контактирующую части, выполнены зигзагообразной формы, при этом шаг расположения выводов рабочей части не равен шагу расположения выводов контактирующей части, а выводы контактирующей части выполнены параллельно выводам рабочей части с шагом, равным шагу расположения контактов тестирующих устройств. Предложенная конструкция корпуса интегральной схемы позволяет производить тестирование интегральных схем с установкой его в стандартные разъемы контактирующих устройств зарубежного и отечественного унифицированного оборудования. 2 ил.
