RU 2047947 C1, 10.11.1995. RU 2200975 C2, 20.03.2003. RU 2165660 C2, 20.04.2001. RU 13460 U1, 10.04.2000. EP 1318547 A1, 11.06.2003. ЕР 1324386 A1, 02.07.2003. WO 2004/102469 A1, 25.11.2004.
Имя заявителя:
Открытое акционерное общество "Научно-производственный комплекс "ЭЛАРА" имени Г.А. Ильенко" (ОАО "ЭЛАРА") (RU)
Изобретатели:
Архипов Владимир Алексеевич (RU) Ильин Владимир Фомич (RU) Алексеев Сергей Николаевич (RU) Курочкина Елена Андреевна (RU) Сурский Сергей Алексеевич (RU) Архипов Алексей Владимирович (RU) Смирнов Петр Васильевич (RU) Краснов Максим Александрович (RU) Долгов Алексей Сергеевич (RU)
Патентообладатели:
Открытое акционерное общество "Научно-производственный комплекс "ЭЛАРА" имени Г.А. Ильенко" (ОАО "ЭЛАРА") (RU)
Реферат

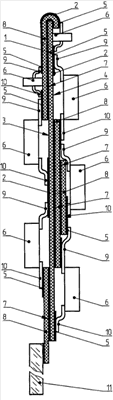

Изобретение относится к области измерительной техники, в частности к печатным платам с высокой плотностью размещения компонентов, которые используются, например, в устройствах для определения местоположения и азимута. Технический результат - создание надежного электронного модуля с высокой плотностью монтажа за счет установки дополнительных подложек для электронных компонентов. Достигается тем, что в электронном модуле, содержащем подложку с печатной схемой проводников, расположенной на лицевой и оборотной сторонах подложки, контактными площадками и электронными компонентами, расположенными на лицевой поверхности подложки и электрически соединенными в соответствии со схемой, электронные компоненты расположены и на оборотной стороне подложки. Причем имеется, по меньшей мере, одна дополнительная подложка, установленная с любой из сторон подложки, а электрическое соединение между подложкой и дополнительной подложкой производится посредством, по меньшей мере, одного электронного компонента, выводы которого расположены как на подложке, так и на дополнительной подложке. При этом в качестве, по меньшей мере, одной дополнительной подложки используется гибкая печатная плата. 1 з.п. ф-лы, 1 ил.
