US 5552635 А, 03.09.1996. RU 2329568 C1, 20.07.2008. RU 2083026 C1, 27.06.1997. RU 2079931 C1, 20.05.1997. US 7053482 B2, 30.05.2006. US 7411288 В2, 12.08.2008.
Имя заявителя:
Закрытое акционерное общество "Научно-производственное объединение "НИИТАЛ" (ЗАО "НПО "НИИТАЛ") (RU)
Изобретатели:
Серегин Вячеслав Сергеевич (RU) Пилавова Лариса Владимировна (RU) Троицкий Вячеслав Леонидович (RU) Василевич Анатолий Иванович (RU) Горьков Алексей Викторович (RU)
Патентообладатели:
Закрытое акционерное общество "Научно-производственное объединение "НИИТАЛ" (ЗАО "НПО "НИИТАЛ") (RU)
Реферат

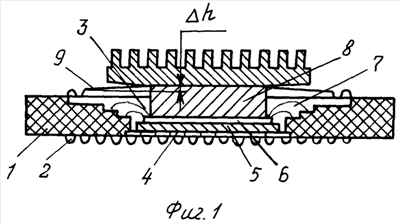

Изобретение относится к электронной технике и может быть использовано при разработке керамических корпусов интегральных схем с устройствами для съема тепла. Сущность изобретения: в корпусе интегральной схемы, содержащем многослойное основание с матрицей шариковых выводов и расположенные на нем интегральную схему, теплоотвод, крышку и радиатор, крышка выполнена в виде тонкостенной гофрированной пластины, а толщина теплоотвода, закрепленного на интегральной схеме, превышает расстояние между внутренними поверхностями крышки и интегральной схемы на величину h, обеспечивающую постоянный тепловой контакт крышки и теплоотвода в условиях ударных нагрузок в диапазоне ускорений от 0 до 100 g, которая может быть определена по предложенной формуле, в зависимости от ударного ускорения и частоты собственных колебаний. Изобретение обеспечивает улучшение теплорассеивающих характеристик корпуса, эксплуатационную надежность в условиях больших температурных перепадов и высоких линейных нагрузок. 2 ил.
