| УСТАНОВКА ДЛЯ ДИФФУЗИОННОЙ СВАРКИ |  |
Номер публикации патента: 2184406 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01L021/324 B23K020/26 B23K020/14 | | Аналоги изобретения: | RU 2111577 C1, 20.05.1998. SU 1391839 A1, 30.04.1988. RU 2129939 C1, 10.05.1999. US 5799860, 01.09.1998. |
| Имя заявителя: | ФГУП "НИИ физических измерений" | | Изобретатели: | Косогоров В.М.
Зеленцов Ю.А.
Федулов А.В. | | Патентообладатели: | ФГУП "НИИ физических измерений" |
Реферат | |

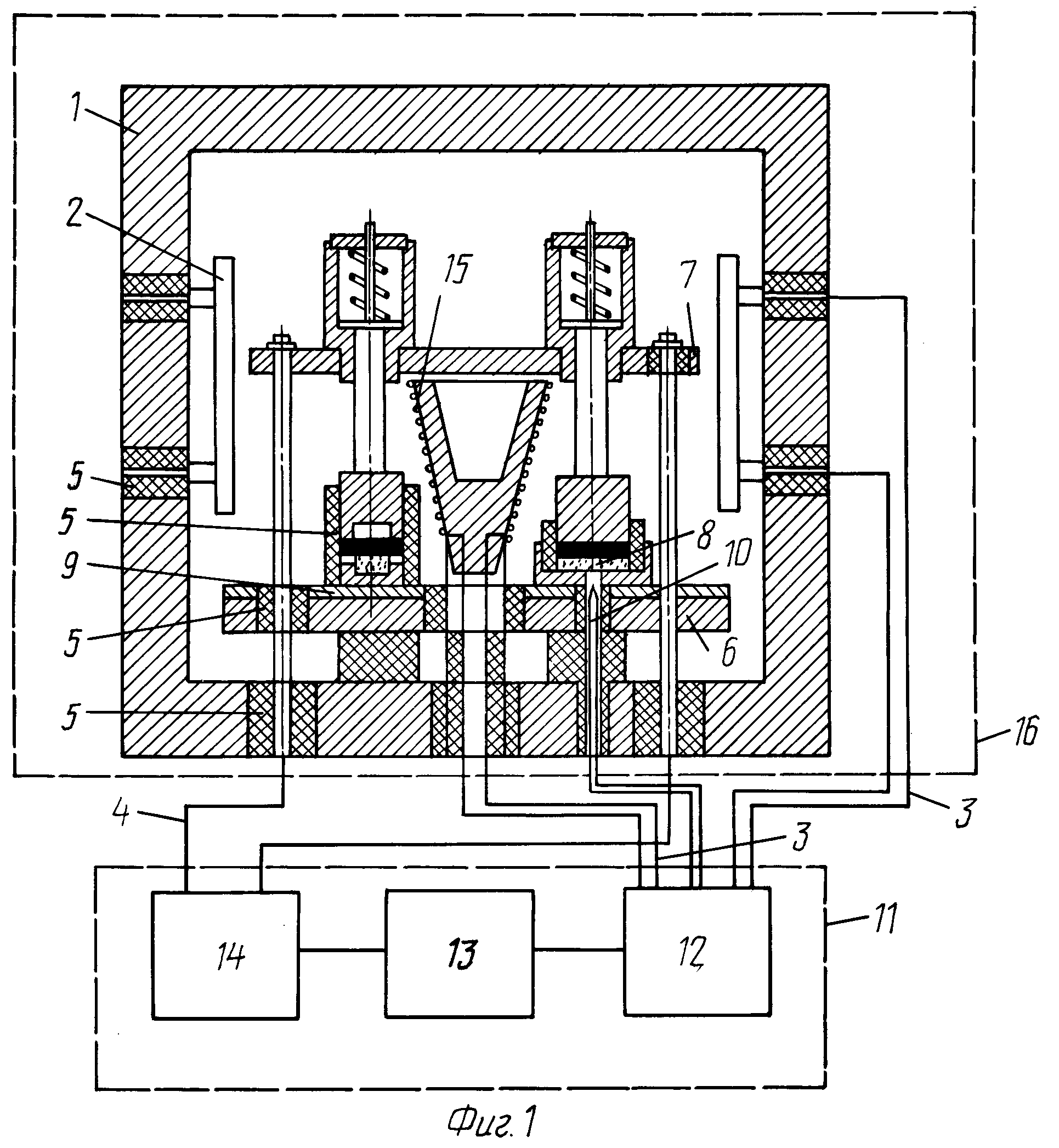

Изобретение относится к оборудованию для сварки с подогревом и может быть использовано в радиотехнической, электронной и приборостроительной промышленности. Уст ановка снабжена дополнительным нагревателем, размещенным в центре зоны расположения узлов-заготовок, и дополнительным регулируемым источником питания. На нижней токопроводящей плите пакетного устройства установлены вставки и выполнено сквозное отверстие, в котором закреплена термопара. Боковая поверхность дополнительного нагревателя выполнена в виде рефлектора, концентрирующего тепловое воздействие в зоне расположения узлов-заготовок. Вставки выполнены из меди с антиоксидным покрытием хром-никель. Регулирование величины нагрева осуществляется дополнительным источником питания в соответствии с показаниями термопары. Такое выполнение установки позволяет подавать тепло и соединяющее напряжение непосредственно на соединяемые элементы. 3 з.п. ф-лы, 2 ил.
|
