RU 2368980 C1, 27.09.2009. RU 2372687 C2, 10.11.2009. RU 2006141383 A, 10.07.2008. US 2004135080 A1, 15.07.2004. WO 2007025475 A1, 08.03.2007. WO 2005119737 A1, 15.12.2005.
Имя заявителя:
СИМАДЗУ КОРПОРЕЙШН (JP)
Изобретатели:
Судаков Михаил Юрьевич (RU)
Патентообладатели:
СИМАДЗУ КОРПОРЕЙШН (JP)
Реферат

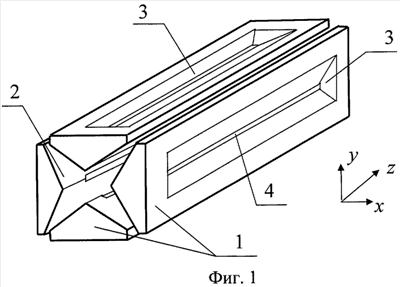

Изобретение относится к области масс-спектрометрии, а именно к конструкции линейной ионной ловушки, ее системы электродов, формирующей удерживающее поле. Технический результат - повышение разрешающей способности при одновременном упрощении конструкции. Заявленная система электродов линейной ионной ловушки имеет в своем составе четыре электрода, попарно оппозитно расположенные. Плоскости симметрии пар электродов перпендикулярны друг другу. От прототипа система отличается тем, что каждый электрод, по меньшей мере, одной пары, имеет в поперечном сечении в основном форму равнобедренного треугольника. Вершина этого треугольника направлена к продольной оси ловушки. Наилучшие результаты достигаются при условии, когда угол между боковыми сторонами треугольника составляет 130-152°, т.е. угол между рабочими поверхностями электродов составляет 130-152°. При этом ширина продольной щели для вывода ионов, выполненная в таком электроде, не превышает 24% от вписанного радиуса ловушки. Предложенная система электродов для линейной ионной ловушки позволяет получить разрешающую способность прибора на уровне, соизмеримом для ловушек с гиперболическим сечением электродов, т.е значительно превышает показатели, которые могут быть достигнуты прототипом. При этом в заявленной системе рабочая поверхность электродов образована плоскими участками, расположенными под углом, вершина которого направлена к оси ловушки, что существенно технологичней. Наличие угла в зоне щели электрода компенсирует локальное ослабление поля. 2 з.п. ф-лы, 7 ил.
