ЖТФ, 1987, т.57, вып.5, с.953-959. ПТЭ, 1990, 4, с.145-149. RU 2020645 C1, 30.09.1994. SU 1814427 А1, 20.04.1995. RU 2176836 C2, 10.12.2001. US 5471059 А, 28.11.1995. GB 2421841 A, 05.07.2006. US 7427752 В2, 23.09.2008.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Иркутский государственный технический университет" (ГОУ ИрГТУ) (RU)
Изобретатели:
Строкин Николай Александрович (RU) Астраханцев Николай Вениаминович (RU) Бардаков Владимир Михайлович (RU) Кичигин Геннадий Николаевич (RU) Лебедев Николай Валентинович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Иркутский государственный технический университет" (ГОУ ИрГТУ) (RU)
Реферат

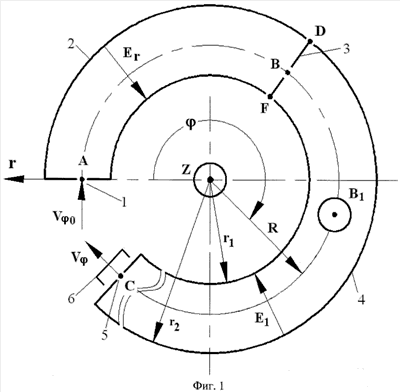

Изобретение относится к способам и устройствам, обеспечивающим анализ потоков заряженных частиц по массам с помощью электромагнитных полей, и может быть использовано для определения элементного или изотопного состава плазмы рабочего вещества. Технический результат изобретения - расширение функциональных возможностей масс-анализаторов заряженных частиц - достигается тем, что в фильтре Вина пластины конденсатора, создающие электрическое поле, выполнены не плоскими, а цилиндрическими, что обеспечило возможность фокусировки заряженных частиц в области выходной диафрагмы «секторного фильтра Вина», а входная диафрагма секторного фильтра Вина помещена в точку фокуса энергоанализатора Юза-Рожанского, имеющего радиус оптической оси, равный радиусу оптической оси секторного фильтра Вина, и размещенного перед секторным фильтром Вина. 2 н.п. ф-лы, 3 ил.
