RU 2006103921 А, 20.08.2007. SU 1330675 А1, 15.08.1987. WO 2005104182 А2, 03.11.2005. WO 2006008537 А2, 26.01.2006. US 2005253059 А1, 17.11.2005.
Имя заявителя:
Мамонтов Евгений Васильевич (RU)
Изобретатели:
Мамонтов Евгений Васильевич (RU)
Патентообладатели:
Мамонтов Евгений Васильевич (RU)
Реферат

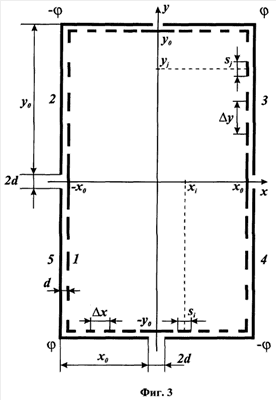

Изобретение относится к области масс-спектрометрических приборов, основанных на движении заряженных частиц в двумерных линейных электрических полях, и может быть использовано для улучшения аналитических и потребительских характеристик таких приборов. Способ формирования двумерных линейных электрических полей основан на использовании системы, состоящей из плоских непрерывных и дискретных электродов с заданными на них потенциалами. Внешние непрерывные электроды с потенциалами - и создают в рабочей области анализатора электрическое поле, а внутренние заземленные дискретные электроды формируют за счет экранирующего действия требуемое распределение потенциала по осям Х и Y. Для этого дискретные электроды выполняют из набора тонких металлических пластин, ширина которых по осям Х и Y изменяется таким образом, чтобы получить требуемое распределение потенциала в рабочей области. Число элементов дискретных электродов определяется исходя из размеров x0 и у0 рабочей области по осям Х и Y и требуемой точности распределения потенциала в ней. Предлагаемый способ позволяет формировать двумерное линейное поле в рабочих областях прямоугольной формы при различных соотношениях размеров x0 и у0 в однополярном и двухполярном пространствах анализаторов. 2 н.п. ф-лы, 3 ил.
