US 5142193 A, 25.08.1992. RU 2378734 C1, 10.01.2010. SU 1294123 A, 27.08.1996. US 6928219 B2, 09.08.2005. ЕР 0312267 А, 19.04.1989. US 5911024 А, 08.06.1999.
Имя заявителя:
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт автоматики им. Н.Л. Духова" (ФГУП "ВНИИА") (RU)
Изобретатели:
Прянишников Иван Георгиевич (RU) Шувалов Виктор Михайлович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт автоматики им. Н.Л. Духова" (ФГУП "ВНИИА") (RU)
Реферат

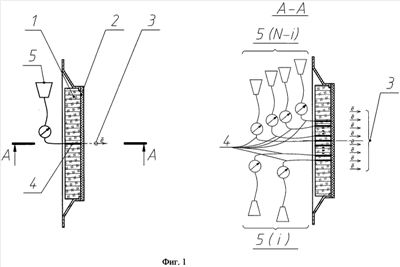

Изобретение относится к области электронно-оптической техники и может быть использовано при построении многоканального хронографического электронно-оптического (ЭО) регистратора с N волоконно-оптическими входами для исследования в динамике с пикосекундным временным разрешением одним ЭО регистратором N физических процессов нано-, пикосекундного диапазона в тех случаях, когда источник процесса удален от места регистрации на расстояние до 3-5 км. Техническим результатом, обеспечиваемым изобретением, является возможность регистрировать множество N исследуемых процессов на одном ЭО-регистраторе, сделанном на одном входном узле ЭОП, наличие необходимого числа оптических входов в виде стандартных оптических разъемов для амплитудной и временной калибровок. Во входной узел времяанализирующего электронно-оптического преобразователя, содержащего волоконно-оптическую пластину со сформированным на ней фотокатодом, в волоконно-оптическую пластину внедрен массив линейно расположенных вдоль прямой, проходящей через центр волоконно-оптической пластины, оптических волокон, световедущие сердцевины одних концов волокон соединены с фоточувствительным слоем фотокатода, другие концы волокон оконцованы оптическими разъемами. 3 ил.
