СПОСОБ ФОРМИРОВАНИЯ ПОКАДРОВЫХ ЦВЕТНЫХ ИЗОБРАЖЕНИЙ, ЛАЗЕРНЫЙ ПРОЕКТОР И ПРОЕКЦИОННАЯ СИСТЕМА

Номер публикации патента: 2173000

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000128075/09		Получить полное описание патента

Реферат

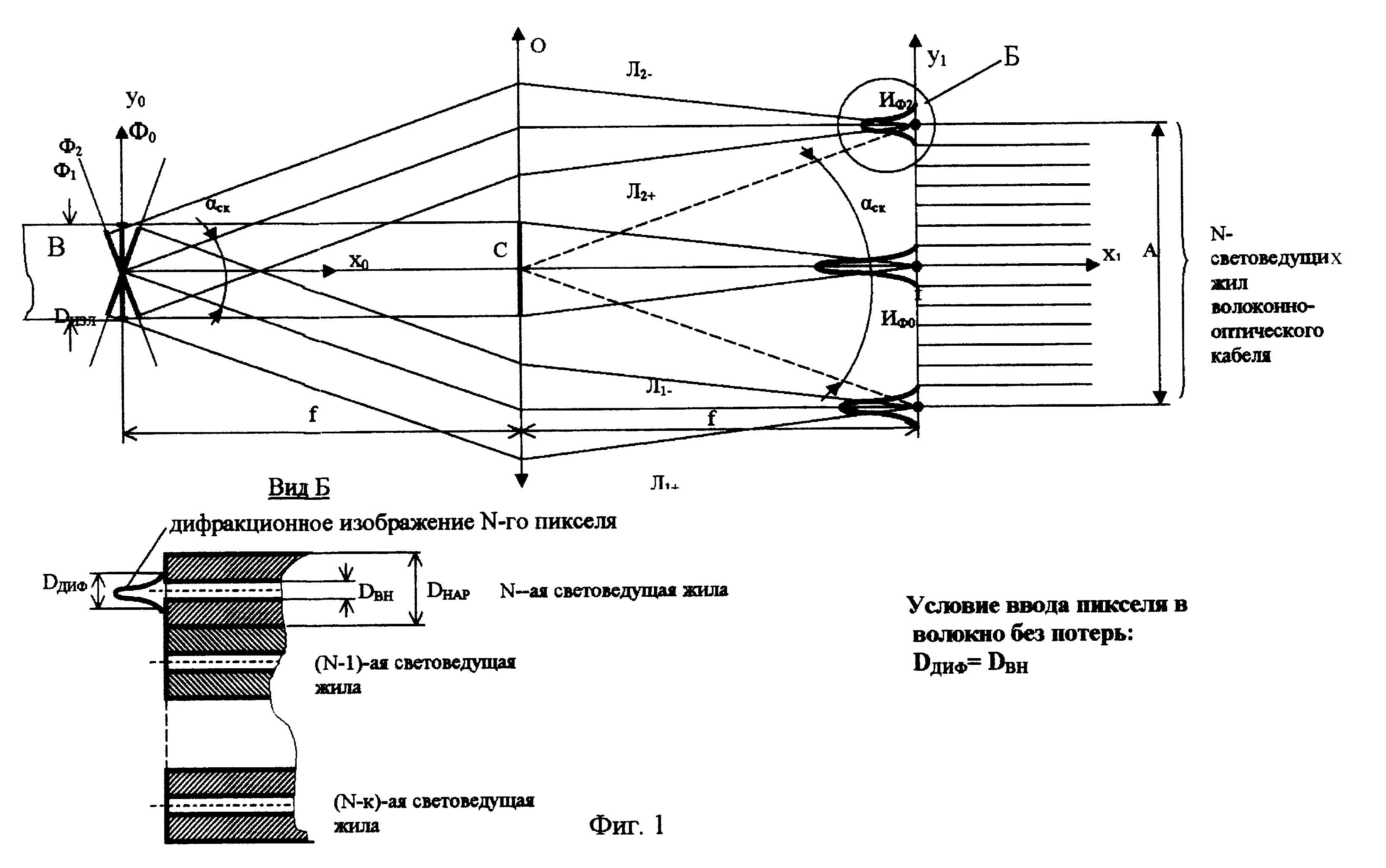

Изобретение относится к светотехнике. Техническим результатом, обеспечиваемым изобретением, является повышение яркости экранов с пиксельным изображением, обеспечение стереоскопического эффекта и уменьшение стоимости. Способ формирования покадровых цветных изображений включает операции: создают световой поток когерентного поляризованного излучения красного R, зеленого G и синего В цветов, преобразуют непрерывное первичное изображение в импульсное пиксельное с учетом распределения цвета и яркости в первичном изображении, модулируют R, G, В-пучки по мощности и угловому положению в пространстве, отличающийся тем, что после модуляции три пучка R, G, В направляют одновременно по одному оптическому пути на входные торцы волоконно-оптического кабеля с регулярной укладкой жил, а к месту визуализации изображения все три пучка передают по волоконно-оптическому кабелю последовательно по каждой из жил так, что на его выходных торцах образуется пиксельное изображение. Лазерный цветной проектор содержит последовательно расположенные и оптически связанные между собой источник когерентного поляризованного излучения красного R, зеленого G и синего В цветов, блок формирования лазерных R,G,В-пучков, блок управления интенсивностью и угловым положением в пространстве лазерных R, G, В-пучков, блок сканирования, блок масштабирования, фокусировки и совмещения взаимосвязанных лазерных изображений, излучающий экран, образованный выходными торцами волоконно-оптического кабеля с регулярной укладкой жил. На входные торцы кабеля поступают R, G, В-пучки, при этом точка совмещения трех пучков перемещается блоком управления по входным торцам волоконно-оптического кабеля так, что каждой точке на входном торце соответствует одна точка на выходном торце. Проекционная система для получения стереоскопического изображения содержит два лазерных цветных проектора, излучения которых поляризованы ортогонально друг другу, блоки управления проекторов синхронизованы по кадрам друг с другом, а волоконно-оптические кабели выполнены сохраняющими направление поляризации излучения, или кабели выполнены не сохраняющими направление поляризации, а поляризаторы установлены на выходе каждой жилы кабеля. 3 с. и 7 з.п. ф-лы, 6 ил.
