| СПОСОБ ЮСТИРОВКИ ЭЛЕКТРОННО - ОПТИЧЕСКОЙ СИСТЕМЫ В БАЛЛОНЕ ЦВЕТНОГО КИНЕСКОПА |  |
Номер публикации патента: 2183879 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01J009/00 H01J029/02 | | Аналоги изобретения: | SU 1732394, 07.05.1992. RU 2005320, 30.12.1993. JP 1132930, 30.11.1999. JP 2000306529, 02.11.2000. ШЕХМЕЙСТЕР Е.И. Технология производства электровакуумных приборов. - М.: Высшая школа, 1992, с. 423-428. |
| Имя заявителя: | Производственный кооператив "КАТОД" | | Изобретатели: | Березин А.И.
Мещеряков В.М.
Мотов Ю.В.
Чаплыгин В.Г. | | Патентообладатели: | Производственный кооператив "КАТОД" |
Реферат | |

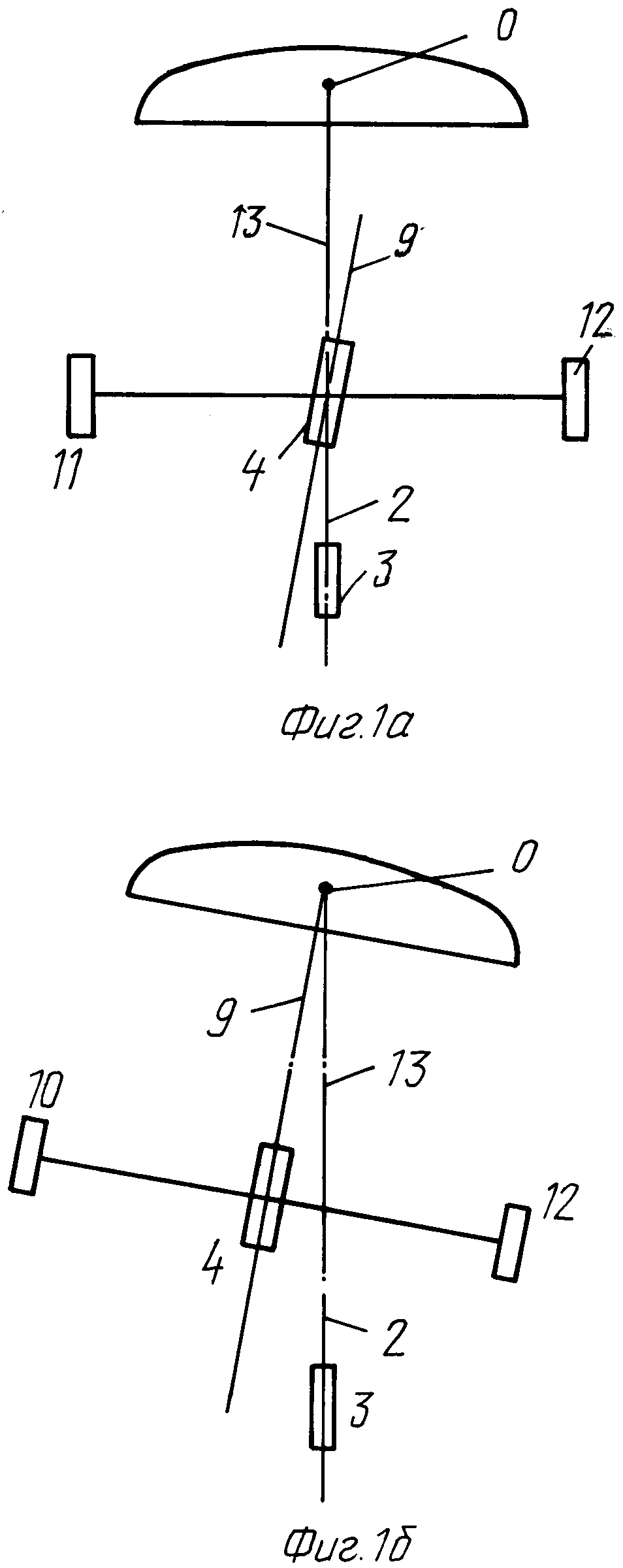

Изобретение относится к электровакуумной промышленности. Техническим результатом является повышение точности юстировки за счет направления оси электронно-оптической системы. Способ заключается в том, что операцию юстировки электронно-оптической системы (ЭОС) дополняют перемещением баллона кинескопа относительно продольной оси держателя электронно-оптической системы. На боковой поверхности ЭОС выполняют оптические метки в виде, например, двух точек. На прямой линии, перпендикулярной к продольной оси баллона кинескопа, устанавливают симметрично две видеокамеры, жестко связанные с экраном кинескопа, с помощью которых создают увеличенные изображения оптических меток. Устанавливают ЭОС в горловине баллона кинескопа на заданной высоте, осевым поворотом ЭОС и изменением пространственного положения баллона добиваются максимального совмещения изображений оптических меток. При этом обеспечивается совмещение продольной оси ЭОС с продольной осью баллона, проходящей через центр экрана, что повышает точность юстировки. 3 з.п.ф-лы, 3 ил.
|
