КАТОДОЛЮМИНЕСЦЕНТНЫЙ ЭКРАН МАТРИЧНОГО ТИПА

Номер публикации патента: 2179766

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  2000103974/09		Получить полное описание патента

Реферат

Изобретение относится к электронной технике и может быть использовано при изготовлении плоских катодолюминесцентных экранов с большим количеством светоизлучающих элементов (СИЭ), а также при изготовлении плоских катодолюминесцентных телевизионных экранов и вакуумных люминесцентных индикаторов. Технический результат - расширение функциональных возможностей катодолюминесцентного экрана матричного типа за счет увеличения токоотбора на анод и яркости свечения, насыщенности, видимой равномерности яркости различных цветов, уменьшения "паразитного" контраста и одновременно повышение его экономичности и долговечности в катодолюминесцентном экране матричного типа, включающем вакуумную оболочку, состоящую из лицевой пластины и изолирующей основы с рядами нанесенных анодных электродов, выполненных в виде параллельных полос, покрытых люминофором, по крайней мере, одного цвета, и соединенных токоведущими дорожками с внешними выводами через контактные площадки, систему прямонакальных катодов, управляющие электроды, ортогональные анодным электродам и образующие светоизлучающие сегменты, диэлектрическую рамку, герметично соединяющую лицевую пластину и изолирующую основу, дополнительно введена катодная сетка в виде сеточного полотна с коэффициентом заполнения 0,1±0,06, при этом выполняется условие:

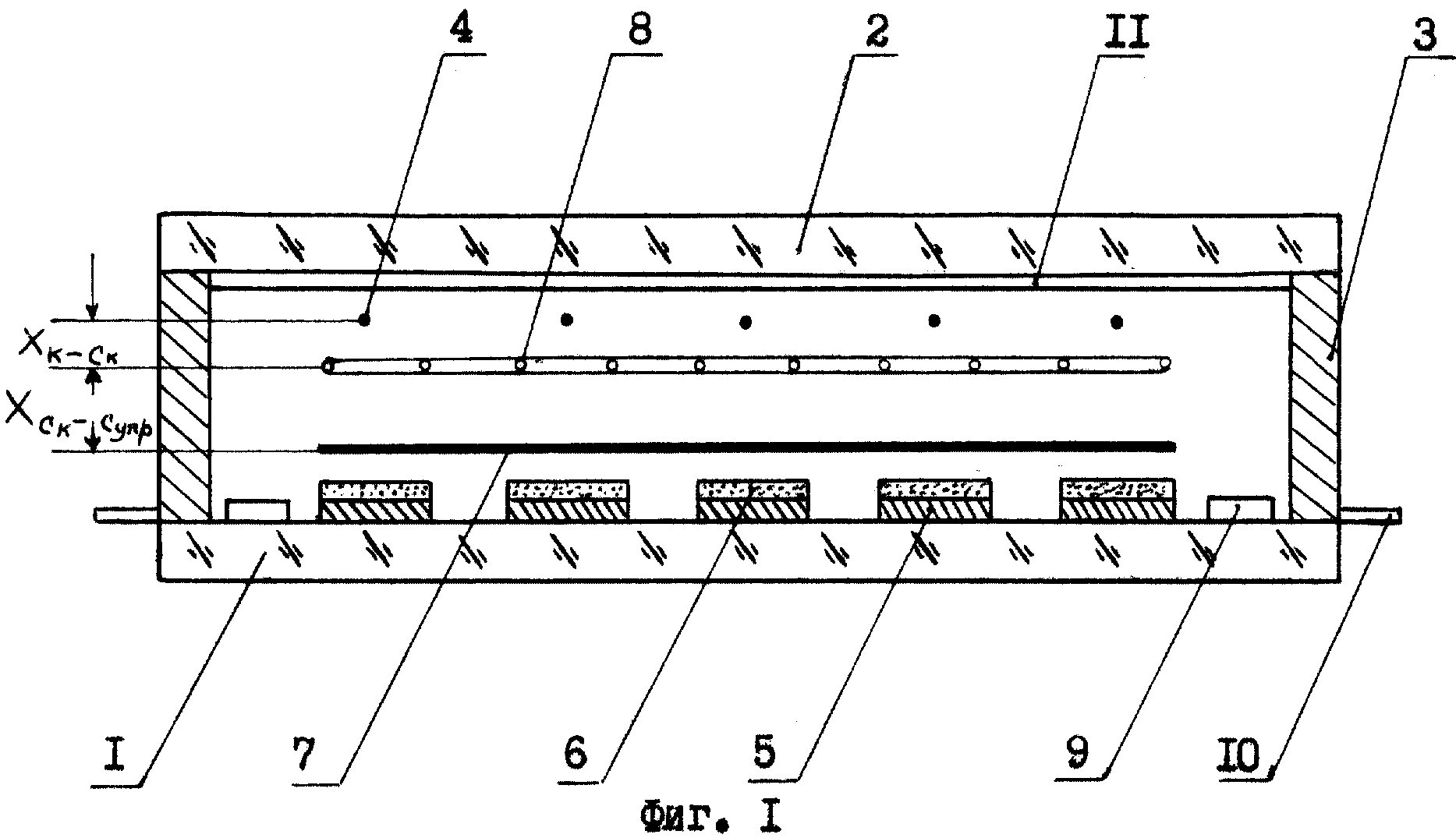

где К - коэффициент заполнения сеточного полотна катодной сетки; SПМ - площадь занятого металлом полотна катодной сетки, SО - площадь окна катодной сетки, при этом расстояния от системы катодов до катодной сетки и от катодной сетки до системы управляющих электродов удовлетворяют следующему неравенству: 1/2ХСк-Супр≤ХК-Ск≤ХСк-Супр, где ХК-Ск - расстояние от системы катодов до катодной сетки, ХСк-Супр - расстояние от катодной сетки до системы управляющих электродов. Кроме того, катодная сетка расположена между системой управляющих электродов и системой катодов, катодная сетка расположена между лицевой пластиной и системой катодов. 2 з.п. ф-лы, 2 ил.
