RU 2321098 C1, 27.03.2008. RU 2134920 C1, 20.08.1999. RU 21321099 С2, 27.03.2008. RU 2388100 C1, 27.04.2010. US 4150340 A, 17.04.1979. US 5113154 A, 12.05.1992. WO 2006037918 A, 15.04.2006.
Имя заявителя:
Арбузов Алексей Иванович (RU)
Изобретатели:
Арбузов Алексей Иванович (RU)
Патентообладатели:
Арбузов Алексей Иванович (RU)
Реферат

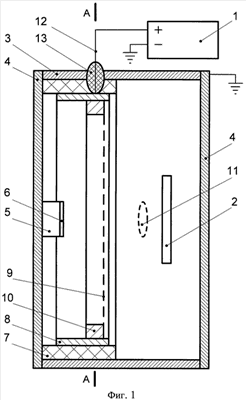

Сверхвысокочастотный генератор на основе виртуального катода предназначен для генерации электромагнитного излучения в различных диапазонах длин волн и может быть использован в локации, в области высокочастотной связи, в науке, в бытовой технике. Он состоит из внешнего источника питания (1) и вакуумированной системы, содержащей выполненный в виде полого цилиндра (3) или другой формы корпус, герметически закрытый торцевыми крышками (4), на одной из которых установлен катод (6). Параллельно его эмитирующей поверхности с зазором относительно него с помощью анододержателя (10) укреплена анодная сетка (9), на которую при работе генератора подают положительное напряжение от внешнего источника питания (1), в результате чего создается электронный пучок. Излучение выводится из вакуумной системы через окно связи (2). Перед анодной сеткой (9) установлен конденсаторный изолятор (7), контактирующий наружной стороной с внутренней поверхностью корпуса, а внутренней с конденсаторной обкладкой (8), электрически соединенной с анодной сеткой (9), при этом корпус выполняет роль другой конденсаторной обкладки. Технический результат - увеличение коэффициента полезного действия генератора за счет многократного снижения его рабочей индуктивности 1 з.п. ф-лы, 2 ил., 1 пр.
