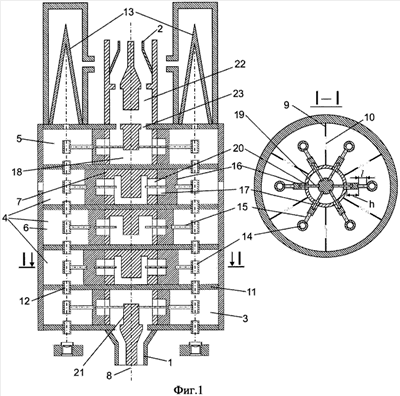

Изобретение относится к электровакуумным микроволновым приборам, а именно к многолучевым многорезонаторным широкополосным клистронам. Упрощение системы ввода и вывода СВЧ-энергии, расширение полосы рабочих частот, а также упрощение изготовления настроенных на разные частоты активных резонаторов, конструкция которых позволяет достигать кратности двум отношения частот первого высшего синфазного вида колебаний к основному противофазному, является техническим результатом изобретения. Предложенный клистрон содержит пространственно-развитые резонансные системы с перегородками, равномерно расположенными в виде веера в радиальном направлении вокруг оси симметрии клистрона и выполненными с отверстиями для электромагнитной связи между активными секторными резонаторами. Каждый активный секторный резонатор имеет одинаково удаленные от оси клистрона пролетные трубки, закрепленные на центральных проводниках, которые закреплены на П-образном пьедестале, расположенном на внутренней цилиндрической стенке и имеющем непосредственный контакт с двумя боковыми крышками. Металлические штыри, проходящие через отверстия, выполненные во внутренней цилиндрической стенке активных резонаторов, закреплены в нижней части пьедестала и расположены на одной оси с центральными проводниками. 3 з.п. ф-лы, 3 ил.
