SU 454620, 25.12.1974. SU 1658771, 15.06.1992. RU 2328053 C2, 27.06.2008. RU 2342733 C1, 27.12.2008. US 4284922 A, 18.08.1981. JP 7085804 A, 31.03.1995. US 7116051 A, 03.02.2005.
Имя заявителя:
Королев Александр Николаевич (RU), Симонов Георгий Карлович (RU), Симонов Карл Георгиевич (RU)
Изобретатели:
Королев Александр Николаевич (RU) Симонов Георгий Карлович (RU) Симонов Карл Георгиевич (RU)
Патентообладатели:
Королев Александр Николаевич (RU) Симонов Георгий Карлович (RU) Симонов Карл Георгиевич (RU)
Реферат

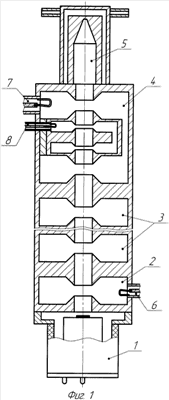

Изобретение относится к радиоэлектронике, в частности к СВЧ-приборам клистронного типа, предназначенным для получения СВЧ-мощности на нескольких кратных частотах. Техническим результатом является получение на выходе СВЧ-прибора СВЧ-колебаний одновременно на четырех и более частотах, кратных частоте входного сигнала со. В СВЧ-приборе выходной резонатор содержит первый и размещенный внутри него второй двухзазорные резонаторы (ДЗР), причем высокочастотные (ВЧ) зазоры второго ДЗР расположены между ВЧ зазорами первого ДЗР. Первый ДЗР настроен на противофазный (ПФ) вид колебаний с частотой 1= и на синфазный (СФ) вид колебаний с частотой 2=2, второй ДЗР настроен на ПФ колебаний с частотой 3, кратной , причем 3>2 и на СФ вид колебаний с частотой 4=23. Вывод СВЧ-энергии из первого ДЗР осуществляется на частотах 1 и 2 с помощью первой коаксиальной линии передачи (КЛП), а вывод СВЧ-энергии из второго ДЗР осуществляется на частотах 3 и 4 - с помощью второй КЛП. Во второй ДЗР может быть введен третий ДЗР, настроенный на ПФ вид колебаний с частотой 5, кратной , причем 5>3, 54, и на СФ вид колебаний с частотой 6=25, при этом вывод СВЧ-энергии из третьего ДЗР осуществляется на частотах 5 и 6 с помощью третьей КЛП. Для повышения эффективности группировки электронного потока и повышения КПД, по крайней мере, один из промежуточных резонаторов СВЧ-прибора может содержать два или три ДЗР, при этом первый ДЗР настроен на ПФ вид колебаний с частотой 1 и на СФ вид колебаний с частотой 2, второй ДЗР настроен на ПФ колебаний с частотой 3 и на СФ вид колебаний с частотой 4, а третий ДЗР настроен на ПФ вид колебаний с частотой 5 и на СФ вид колебаний с частотой 6. 7 з.п. ф-лы, 5 ил.
