RU 2178947 C1, 27.01.2002. RU 2278439 C1, 20.06.2006. US 7116051 А, 03.10.2006. US 67474112 А, 04.06.2004. JP 7085804, 31.03.1995.
Имя заявителя:
Федеральное государственное унитарное предприятие "Научно-производственное предприятие "Исток" (ФГУП "НПП "Исток") (RU)
Изобретатели:
Галдецкий Анатолий Васильевич (RU) Королев Александр Николаевич (RU) Мамонтов Алексей Викторович (RU) Морозов Олег Александрович (RU) Симонов Карл Георгиевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Научно-производственное предприятие "Исток" (ФГУП "НПП "Исток") (RU)
Реферат

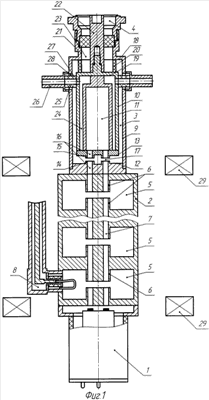

Изобретение относится к радиоэлектронике, в частности к электровакуумным приборам СВЧ, предназначенным для генерирования сверхкоротких электрических импульсов напряжения со сверхвысокой частотой повторения, и может быть использовано, например, в радиолокации, радиопротиводействии и в других областях техники. Устройство содержит электронную пушку, группирователь электронных сгустков с вводом СВЧ-энергии, устройство преобразования энергии электронов (УПЭЭ) в СВЧ-энергию, коллектор и вывод СВЧ-энергии в виде коаксиальной линии передачи. УПЭЭ выполнено в виде полуволнового коаксиального резонатора, внешний и внутренний полые проводники которого отделены высокочастотным зазором, образованным между расположенными со стороны группирователя первыми торцевыми стенками проводников резонатора. Между расположенными со стороны вывода СВЧ-энергии вторыми торцевыми стенками проводников резонатора размещена и вакуумно-плотно соединена с ними диэлектрическая втулка. Коллектор расположен в полости внутреннего проводника резонатора со стороны высокочастотного зазора. Коаксиальная линия вывода СВЧ-энергии расположена соосно резонатору с внешней его стороны. Техническим результатом является уменьшение длительности и увеличение амплитуды электрических импульсов напряжения выходного СВЧ-сигнала при сохранении сверхвысокой частоты повторения импульсов, а также обеспечение простоты, компактности, электрической прочности, возможности подстройки частот выходного коаксиального резонатора, уменьшение вероятности возникновения в нем паразитных видов колебаний и обеспечение эффективного отвода тепла от коллектора и теплонагруженных элементов выходного коаксиального резонатора устройств с высоким уровнем мощности. 9 з.п. ф-лы, 4 ил.
