ФГУП "НПП "Салют" (RU), Завьялов Сергей Христофорович (RU), Кузнецов Валерий Александрович (RU), Тихонов Владимир Аркадьевич (RU), Цуканов Александр Андреевич (RU)
Изобретатели:
Завьялов Сергей Христофорович (RU) Кузнецов Валерий Александрович (RU) Тихонов Владимир Аркадьевич (RU) Цуканов Александр Андреевич (RU)
Патентообладатели:
ФГУП "НПП "Салют" (RU) Завьялов Сергей Христофорович (RU) Кузнецов Валерий Александрович (RU) Тихонов Владимир Аркадьевич (RU) Цуканов Александр Андреевич (RU)
Реферат

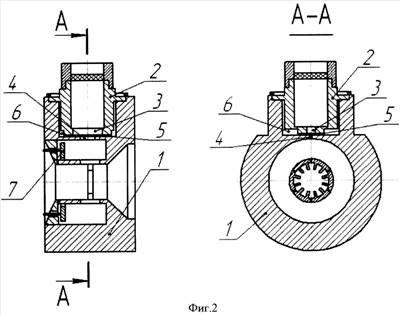

Изобретение относится к электровакуумной электронной технике, в частности к магнетронам, в том числе коаксиальным. Магнетрон содержит резонаторную систему и сборно-разборный волноводный вывод энергии, включающий выходной волновод и согласующий волноводный трансформатор, в том числе секционный, с разделением выходного волновода и трансформатора, или секций трансформатора, или выходного волновода и секций трансформатора друг от друга зазорами. Размер зазоров в направлении оси вывода энергии выполняется много меньшим четверти рабочей длины волны, при этом для устранения влияния зазоров на электродинамические параметры согласования на торцах зазоров расположены высокочастотные короткозамыкающие дроссели, например, в виде разомкнутых четвертьволновых волноводных или двухпроводных отрезков, полученных выполнением размеров зазоров в направлениях, поперечных оси вывода энергии, близкими к четверти рабочей длины волны и выполнением вокруг зазоров размыкающих полостей с существенно большими размерами по сравнению с размером зазора в направлении оси вывода энергии. Такая конструкция магнетрона позволяет сохранить ее целостность при изменении внешних условий, в том числе исключить деформации или нарушения вакуумной плотности. Также устраняется влияние неточностей изготовления резонаторной системы и вывода энергии на электродинамические параметры образцов магнетрона и обеспечиваются более оптимальные их значения подбором размеров отдельных секций согласующего трансформатора по результатам электродинамического контроля образца на завершающем этапе его сборки. 2 табл., 4 ил.
