ИМПУЛЬСНАЯ РЕНТГЕНОВСКАЯ ТРУБКА

Номер публикации патента: 2446508

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010141705/07
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H01J035/00
Аналоги изобретения: Морговский Л.Я. Импульсная рентгенография. Аппараты серии «Арина», ООО «Спектрофлэш». - СПб., 1999. RU 2384912 С1, 27.05.2007. RU 2174726 C1, 10.10.2001. SU 1149332 A1, 07.04.1985. JP 2005347174, 15.12.2005. US 5696808 A. 09.12.1997. US 2007076849 A1, 05.04.2007.

Имя заявителя: Открытое акционерное общество "Научно-исследовательский институт газоразрядных приборов "Плазма" (ОАО "Плазма") (RU)
Изобретатели: Меркулов Борис Петрович (RU)
Самородов Владислав Георгиевич (RU)
Маханько Дмитрий Сергеевич (RU)
Патентообладатели: Открытое акционерное общество "Научно-исследовательский институт газоразрядных приборов "Плазма" (ОАО "Плазма") (RU)

Реферат

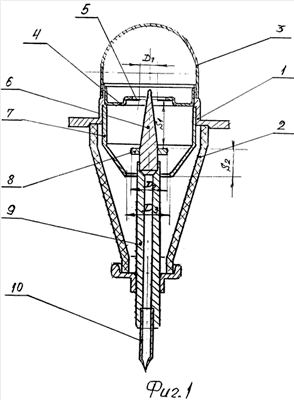

Изобретение относится к области рентгеновской техники и может быть использовано при разработке импульсных рентгеновских трубок предпочтительно для использования в малогабаритных рентгеновских аппаратах для дефектоскопии металлоконструкций, в частности для неразрушающего контроля качества сварных соединений при прокладке нефте- и газопроводов. Технический результат - повышение долговечности импульсной рентгеновской трубки. Трубка содержит металлический корпус в виде полого цилиндра, одно основание которого соединено с большим основанием изолятора, выполненного в виде полого усеченного конуса и расположенного вне корпуса, а другое основание корпуса соединено с окном для вывода рентгеновского излучения и катодом, через отверстие в центре которого в направлении окна проходит острийный анод. Первый защитный экран выполнен в виде цилиндрического стакана с отверстием в центре дна, соединен с корпусом и ограничивает объем, в котором соосно расположены острийный анод и второй защитный экран в виде диска. Дно первого защитного экрана выполнено в виде полого усеченного конуса с меньшим основанием со стороны меньшего основания изолятора, при этом диаметры отверстия в катоде Д1, второго защитного экрана Д2, отверстия в дне первого защитного экрана Д3, расстояние S 1 между верхней поверхностью второго защитного экрана и плоскостью расположения катода и расстояние S2 между верхней поверхностью второго защитного экрана и внешней поверхностью меньшего основания полого усеченного конуса первого защитного экрана связаны определенным соотношением. 1 ил.
