AT 243354 B, 10.11.1965. RU 2259612 C2, 27.08.2005. WO 2005/073997 A, 11.08.2005. FR 2265170 A, 17.10.1975.
Имя заявителя:
АББ С.п.А. (IT)
Изобретатели:
АНТОНИАЦЦИ Альберто (IT) ВИЛЛАНИ Андреа (IT) ПАЛЕАРИ Иван (IT) ТИНЕЛЛИ Марко (IT) КЬЯРАВАЛЛИ Маттео (IT) АББАТТИСТА Томмазо (IT)
Патентообладатели:
АББ С.п.А. (IT)
Приоритетные данные:
04.12.2007 IT MI2007A002278
Реферат

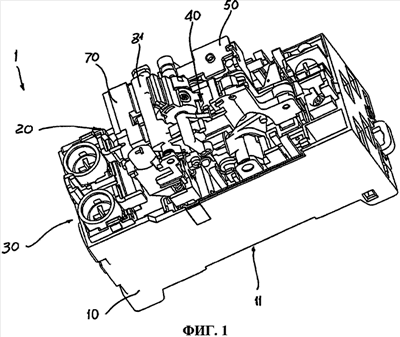

Автоматический низковольтный выключатель содержит корпус, включающий в себя: пару полюсов, каждый из которых содержит первый контакт и второй контакт, выполненные с возможностью взаимного соединения/разъединения друг с другом; кинематический механизм замыкания/размыкания, связанный с первым и вторым полюсами для выполнения соединения/разъединения контактов; первое, второе и третье защитные устройства, предназначенные для активизации расцепления кинематического механизма и размыкания контактов как следствия соответствующей первой, второй или третьей ситуации неисправности в электрической установке, связанной с выключателем; средство соединения, которое соединяет кинематический механизм замыкания/размыкания с первым, вторым и с третьим защитными устройствами. Согласно изобретению первый (20) и второй (30) полюса выключателя (1) расположены симметрично слева и справа от его продольной оси (100), а кинематический механизм (40) замыкания/размыкания размещен в центре относительно первого и второго полюсов (20, 30). Технический результат - упрощение сборки выключателя в едином компактном корпусе. 11 з.п. ф-лы, 13 ил.
