US 4891618 А, 02.01.1990. RU 2263994 С1, 10.11.2005. US 5341191 А, 23.08.1994. US 7358837 А1, 18.10.2007.
Имя заявителя:
Открытое акционерное общество "Контактор" (RU)
Изобретатели:
Топчий Алексей Савельевич (RU) Клементьев Вадим Семенович (RU) Топчий Алексей Алексеевич (RU) Юденков Алексей Вячеславович (RU)
Патентообладатели:
Открытое акционерное общество "Контактор" (RU)
Реферат

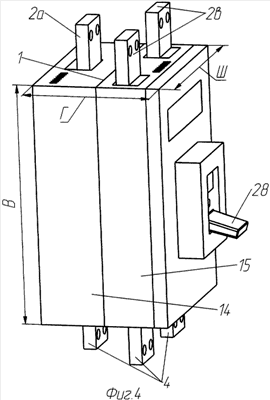

Изобретение относится к низковольтным автоматическим выключателям. В выключателе верхние и нижние выводы установлены в корпусе в два ряда, в шахматном порядке, контактирующими поверхностями неподвижных контактов первого ряда верхних выводов навстречу контактирующим поверхностям неподвижных контактов второго ряда верхних выводов. Дугогасительные камеры в соседних полюсах размещены встречно-параллельно. Корпус выключателя по глубине разделен на два полукорпуса и снабжен промежуточным каркасом. Траверса выполнена вращающейся и оснащена двумя опорами вращения и полюсными водилами. В ведущей скобе установлены реверсные тяги. Ведомые скобы снабжены дополнительными осями и шатунами. Полюсные водила шарнирно связаны с ведомыми скобами шатунами, а с ведущей скобой реверсными тягами. Монтаж выполнен таким образом, что контактодержатели любых двух соседних полюсов имеют возможность встречно-синхронного перемещения подвижными контактами внутри дугогасительных камер. Причем первый ряд верхних выводов закреплен в первом полукорпусе, второй ряд верхних выводов - во втором полукорпусе, а оба ряда нижних выводов, механизм опоры вращения и дополнительные оси смонтированы в промежуточном каркасе. Технический результат - уменьшение габаритов и массы при уменьшении тепловых потерь. 10 ил.
