RU 2344507 С1, 20.01.2009. RU 656124 А1, 09.04.1979. US 1427369 А, 29.08.1922. ЕР 0225207 А1, 10.06.1987.
Имя заявителя:
Общество с ограниченной ответственностью "Технос" (RU)
Изобретатели:
Мурадов Эльхан Шахбаба оглы (RU) Марценюк Сергей Игоревич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Технос" (RU)
Реферат

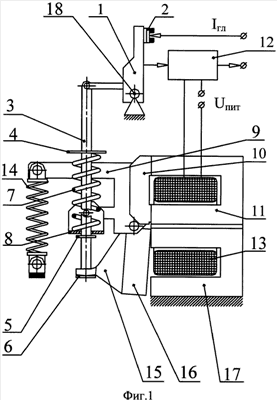

Изобретение предназначено для защиты электрических установок от токов короткого замыкания и недопустимых перегрузок. Выключатель автоматический быстродействующий содержит подвижный контакт, неподвижный контакт, приводную тягу, пружину контактного нажатия, соединенную с приводной тягой через упоры и качающуюся кулису, электромагнит свободного расцепления с якорем и упором свободного расцепления, пружину отключения, главный электромагнит с магнитопроводом, главным якорем и катушкой управления. Ось вращения подвижного контакта проходит через центр тяжести подвижного контакта, приводная тяга соединена одним концом с подвижным контактом, а второй конец тяги не закреплен и ограничен в движении тремя упорами. Кроме того, на выводной шине выключателя установлено реле дифференциально-шунтовое, которое обеспечивает обрыв удерживающего тока в катушке управления при увеличении тока в защищаемой цепи до величины тока срабатывания выключателя. Технический результат состоит в повышении быстродействия и уменьшении габаритов выключателя. 3 ил.
