Учебно-методическое пособие по дисциплинам «Тяговые и трансформаторные подстанции» и «Городской электрический транспорт» для студентов специальности 101800 - «электроснабжение железных дорог», составитель В.Н.Яковлев. - Самара, 2001, с.14-18, 27-34. RU 2310944 С2, 20.11.2007. RU 2239253 С1, 27.10.2004. DE 19809205 А1, 15.04.1999. DE 6610125 U, 03.05.1973.
Имя заявителя:
Общество с ограниченной ответственностью "Технос" (RU)
Изобретатели:
Мурадов Эльхан Шахбаба оглы (RU) Марценюк Сергей Игоревич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Технос" (RU)
Реферат

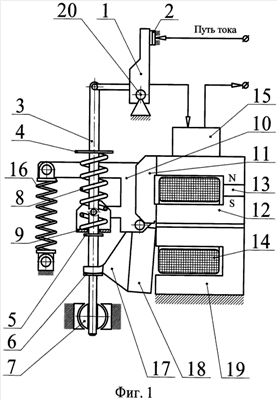

Изобретение относится к электротехнике, в частности к защитной коммутационной аппаратуре, и предназначено для защиты электрических установок от обратных токов. Технический результат изобретения состоит в повышении быстродействия при отключении выключателя и уменьшении габаритов. Выключатель автоматический быстродействующий содержит подвижный контакт, неподвижный контакт, приводную тягу, пружину контактного нажатия, соединенную с приводной тягой через ограничители и качающуюся кулису, электромагнит свободного расцепления с магнитопроводом, якорем и упором свободного расцепления, пружину отключения, концевую опору, главный электромагнит, включающий в себя магнитопровод, постоянный магнит, главный якорь, катушку управления, рычаг, соединяющий пружину отключения с главным якорем и качающейся кулисой, устройство ограничения магнитного потока в магнитопроводе главного электромагнита. Ось вращения подвижного контакта проходит через центр тяжести подвижного контакта, а приводная тяга соединена одним концом с подвижным контактом, а вторым концом закреплена в концевой опоре, позволяющей тяге выполнять прямолинейное движение. 3 ил.
