РАСЦЕПИТЕЛЬ МАКСИМАЛЬНОГО ТОКА

Номер публикации патента: 2174265

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000131733/09		Получить полное описание патента

Реферат

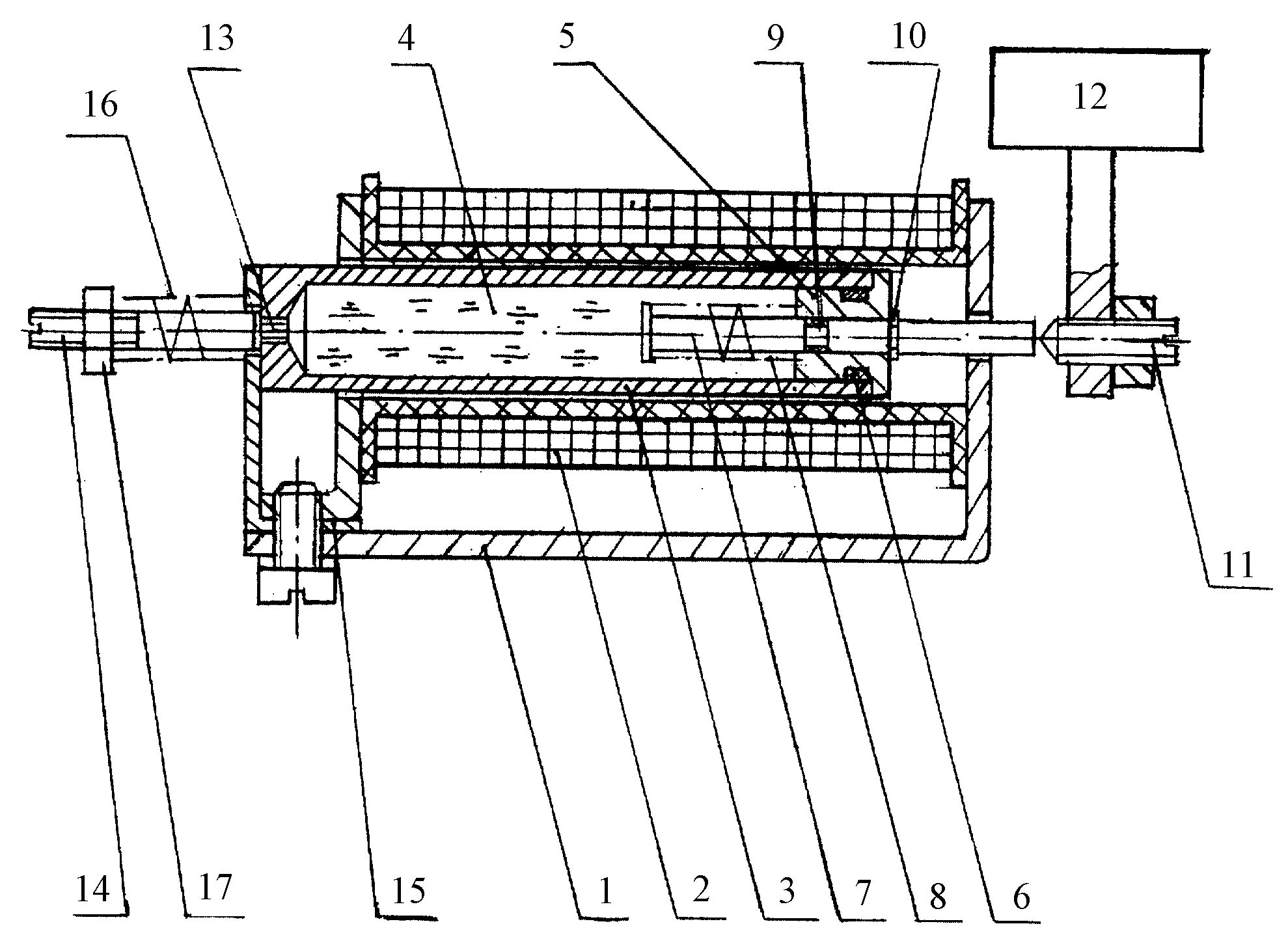

Изобретение относится к электротехнике и может быть использовано, в частности, в автоматических выключателях. Расцепитель максимального тока содержит электромагнит, состоящий из магнитопровода, катушки с обмоткой, питаемой током защищаемой цепи, и герметизированного ферромагнитного резервуара, размещенного внутри катушки и выполняющего функцию якоря. Ферромагнитный резервуар заполнен термочувствительной жидкостью с постоянным коэффициентом объемного расширения в широком диапазоне температур, а внутри него размещен подпружиненный шток, конец которого выступает за пределы резервуара и имеет ограничитель возвратного перемещения в виде стопорного кольца. Ферромагнитный резервуар также снабжен ограничителем возвратного перемещения и регулировочным элементом для регулирования срабатывания расцепителя при токах короткого замыкания. Механизм свободного расцепления имеет регулировочный элемент для регулирования срабатывания расцепителя при токах перегрузки. Регулировочный элемент для регулирования срабатывания расцепителя при токах короткого замыкания выполнен в виде шпильки, установленной в резьбовом отверстии торца ферромагнитного резервуара и проходящей через отверстие в ограничителе возвратного перемещения. Шпилька снабжена пружиной с регулировочной гайкой. Предлагаемая конструкция расцепителя максимального тока обладает высокой точностью работы, надежностью срабатывания и достаточным усилием. 2 з.п.ф-лы, 1 ил.
