RU 75788 U1, 20.08.2008. RU 75895 U1, 27.08.2008. GB 2002178 A, 14.02.1979. JP 11297185 A, 29.10.1999.
Имя заявителя:
Закрытое акционерное общество "Курский электроаппаратный завод" (ЗАО "КЭАЗ") (RU)
Изобретатели:
Сараев Николай Петрович (RU) Сидилев Николай Николаевич (RU)
Патентообладатели:
Закрытое акционерное общество "Курский электроаппаратный завод" (ЗАО "КЭАЗ") (RU)
Реферат

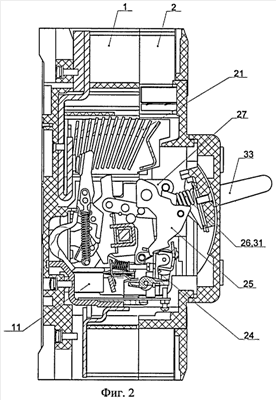

Изобретение предназначено для обеспечения защиты электрических цепей от токов короткого замыкания и токов перегрузки. Выключатель автоматический содержит корпус с крышкой, контактную систему, разделенную в каждом полюсе на две параллельные части, каждая из который имеет свою дугогасительную камеру, тепловой и электромагнитный расцепители максимального тока в каждом полюсе, электрически соединенные между собой и выводами для подсоединения потребителя, два механизма свободного расцепления, управляемые общей рукояткой, скобу с перемычкой и параллельными выступами, которая через гибкие токопроводы соединяет тепловой и электромагнитный расцепители с подвижными контактами. Один из параллельных выступов скобы является токопроводом электромагнитного расцепителя, а участки параллельных выступов скобы, непосредственно прилегающие к перемычке, служат для присоединения гибких токопроводов подвижных контактов. Тепловой расцепитель установлен на токопроводе электромагнитного расцепителя, при этом через перемычку скобы протекает весь ток от одной из параллельных частей контактной системы в выступ скобы, на котором установлены электромагнитный и тепловой расцепители. Технический результат - повышение надежности и стабильности срабатывания электромагнитных расцепителей выключателя. 7 ил.
