FR 1454452 A, 11.02.1966. RU 2208862 C2, 20.07.2003. US 3103563 A, 10.09.1963. GB 708293 A, 05.05.1954. US 2150566 A, 14.03.1939.
Имя заявителя:
Арколин Лтд. (IL)
Изобретатели:
ОНУФРИЕНКО Юрий (UA) УЛАНОВСКИЙ Эдуард (IL) ЙЕГЕР Дов (IL) ГОФМАН Ефим (IL)
Патентообладатели:
Арколин Лтд. (IL)
Приоритетные данные:
21.08.2006 US 60/838,873
Реферат

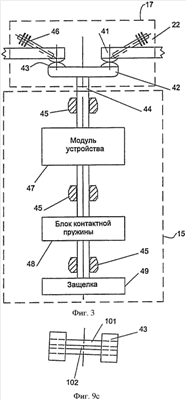

Быстродействующий механизм переключения (15) для выключателя включает приводной стержень (44), шарнирно соединенный с модулем привода (47) и поддерживающий на своем конце контактный мостик (42), имеющий на своих противоположных концах соответствующие подвижные контакты (43) для переключаемого соединения с парой неподвижных контактов (41) выключателя. Блок контактной пружины (48) функционально связан с модулем привода для прикладывания полного давления замыкания порядка 200 кг, а защелка (49) фиксирует приводной стержень в открытом или закрытом положении после срабатывания выключателя и для предотвращения отскоков. Контактный мостик (42) включает пару боковых проводников (101), поддерживающих на своих верхних краях опору (103), имеющую открытую верхнюю поверхность, которая несет подвижные контакты (43) на противоположных концах опоры, и армирующий элемент (102), вставленный между боковыми проводниками (101). Технический результат - обеспечение ограничения или переключения тока повреждения. 2 н. и 20 з.п. ф-лы, 33 ил.
