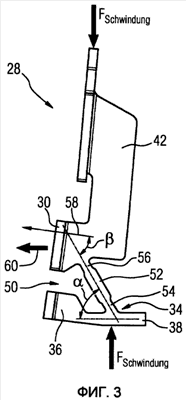

Изобретение касается линейного автоматического выключателя с комбинированным расцепителем максимального тока и тока короткого замыкания, в котором расцепление при максимальном токе и токе короткого замыкания должно выполняться точно заданным образом. Для этого должны быть точно установлены расстояния его элементов от якоря. Однако если корпус состоит из экономичного материала для корпусов, такого как дуропласт, то он подвергается усадке. За счет этого могут изменяться указанные расстояния. Согласно изобретению с одной стороны, якорь (24) установлен так, что он при усадке корпуса изменяет свое исходное поворотное положение. Магнитное ярмо (28) в качестве части расцепителя максимального тока и тока короткого замыкания установлено и имеет такую форму, что указанные расстояния не изменяются, несмотря на усадку корпуса. Технический результат - создание недорогой конструкции, обеспечивает возможность надежного теплового и магнитного расцепления. 2 н. и 5 з.п. ф-лы, 4 ил.
