SU 75787 U1, 20.08.2008. RU 2210832 С2, 20.08.2003. RU 2214645 С2, 20.10.2003. RU 2267184 С1, 27.12.2005. DE 3820993 А1, 28.12.1989.
Имя заявителя:
Общество с ограниченной ответственностью "Технос" (RU)
Изобретатели:
Мурадов Эльхан Шахбаба оглы (RU) Мурадов Роман Эльхан оглы (RU) Шипицын Виктор Васильевич (RU) Морозов Алексей Григорьевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Технос" (RU)
Реферат

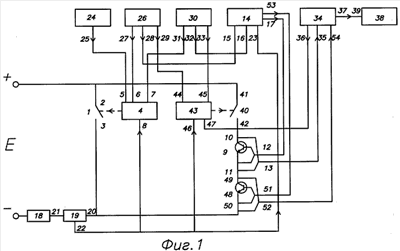

Изобретение относится к электротехнике. Техническим результатом является увеличение надежности и упрощение устройства. Первый вариант усовершенствованного гибридного коммутационного устройства постоянного тока содержит первый электромеханический коммутатор с системой управления, второй электромеханический коммутатор с системой управления, два транзистора с системой управления, реле тока, включающую и отключающую кнопки, устройство защитного отключения, реле контроля и блок информации, при этом первый электромеханический коммутатор соединен последовательно с реле тока и нагрузкой, второй электромеханический коммутатор и два транзистора соединены в одну последовательную цепь и подсоединены параллельно первому электромеханическому коммутатору, устройство защитного отключения и отключающая кнопка соединены с системами управления первого и второго электромеханических коммутаторов и системой управления транзисторами, реле контроля соединено с транзисторами, с системой управления вторым электромеханическим коммутатором и с блоком информации. Второй вариант заявленного устройства вместо второго транзистора содержит предохранитель, включенный последовательно с транзистором. Третий вариант заявленного устройства вместо второго транзистора содержит терморезистор с положительным температурным коэффициентом удельного сопротивления, включенный последовательно с транзистором. 3 н.п. ф-лы, 3 ил.
