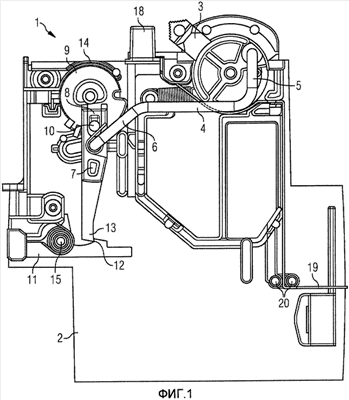

Использование: в области электротехники. Технический результат - повышение быстродействия и упрощение устройства. Настоящее изобретение касается механизма переключения (1) устройства защиты от тока утечки (30) для включения линейного защитного автомата, расположенного на несущей плате (2), имеющего установленную с возможностью вращения ручку (3), соединенный с ручкой (3) бугель (4), причем первый конец (5) бугеля (4) расположен вне оси вращения ручки (3) на ручке (3), и примыкающую к второму концу (6) бугеля (4) защелку (7), которая имеет направляющий паз (8) для перемещения цапфы (10) установленного с возможностью вращения переключающего рычага (9) механизма переключения (1), имеющего установленный с возможностью вращения полувал (11) с защелкивающейся кромкой (12), причем защелкивающаяся кромка (12) предназначена для захвата конца (13) защелки (7), имеющей соединенный с защелкой (7) и/или с переключающим рычагом (9) первый пружинный элемент (14), который может упруго деформироваться при движении защелки (7) и/или переключающего рычага (9). 3 н. и 11 з.п. ф-лы, 8 ил.
