DE 4243314 A1, 23.06.1994. RU 2145759 C1, 20.02.2000. EP 1607995 A1, 21.12.2005. FR 2846478 A1, 30.04.2004.
Имя заявителя:
ШНЕЙДЕР ЭЛЕКТРИК ЭНДЮСТРИ САС (FR)
Изобретатели:
ДОМЕЖАН Эрик (FR)
Патентообладатели:
ШНЕЙДЕР ЭЛЕКТРИК ЭНДЮСТРИ САС (FR)
Приоритетные данные:
01.02.2007 FR 0700708
Реферат

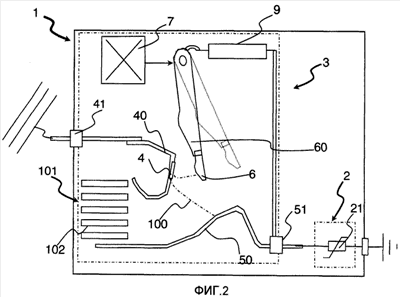

Устройство (1) защиты от перенапряжения содержит ограничитель (2) выбросов напряжения и отключающее устройство (3) с электрическими контактами (4, 6). Отключающее устройство содержит первый соединительный электрод (40), электрически соединенный с первой контактной площадкой (41), второй соединительный электрод (50), электрически соединенный со второй контактной площадкой (51), и третий переключающий электрод (60), электрически соединенный со второй контактной площадкой (51). Исполнительный механизм (7) перемещает третий электрод (60) для принудительного выполнения постоянного размыкания электрических контактов (4, 6). Устройство защиты содержит разъединитель (9) от токов короткого замыкания, включенный последовательно между третьим электродом (60) и второй контактной площадкой (51). Разъединитель выключается из цепи, когда электрическая дуга (100) перебрасывается между первым соединительным электродом (40) и вторым соединительным электродом (50). Технический результат - повышение эффективности защиты от коротких замыканий. 15 з.п. ф-лы, 11 ил.
