EP 0506503 A, 30.09.1992. RU 2105376 C1, 20.02.1998. EP 0696041 A, 07.02.1996. US 2002/046940 A1, 25.04.2002.
Имя заявителя:
АЖЕР-ЭЛЕКТРО САС (FR)
Изобретатели:
АЛЬБ Пьер (FR) ЭРБРЕШ Денис (FR) НЕВЕ Эдуард (FR)
Патентообладатели:
АЖЕР-ЭЛЕКТРО САС (FR)
Приоритетные данные:
03.02.2006 EP 06360005.0
Реферат

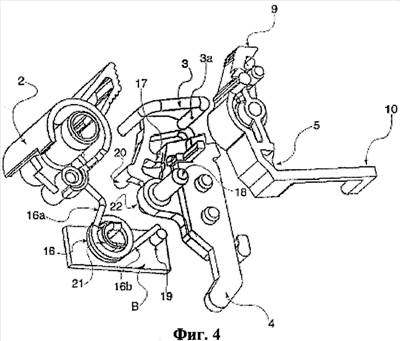

Изобретение относится к механизмам блокировки (1) в электрическом приборе для защиты линий и людей и представляет собой прерыватель, состоящий, по крайней мере, из одного подвижного контакта (4), предназначенного для взаимодействия с одним или более неподвижными контактами (12). Механизм (1) переключается между положением фиксации для замыкания и положением расфиксации для размыкания линий и контролируется электрическим прибором, исполнительный орган (2) которого позволяет изменять положение механизма (1), чтобы контролировать его в зависимости от любых размыканий, вызванных появлением, по крайней мере, на одной линии электрических условий, несовместимых с его замыканием. Исполнительный орган (2) соединен с помощью шарнирного штока (3) с механизмом блокировки (1). Каждый подвижный контакт (4) неподвижно соединен с контактным фиксатором (17), а гибкие средства (6b, 16) для обеспечения давления, удерживая каждый подвижный контакт (4) на неподвижном контакте (12), соединены с контактным фиксатором (17) с помощью связи (7b, 21, 22), которая обеспечивает движение первой оси поворота по отношению к площади(-ям) опоры подвижного (4) и неподвижного контакта (12) при возникновении давления. Технический результат - упрощение механизма блокировки и его сборки в приборах с исключением необходимости настроек механизма блокировки при помещении его в корпус. 23 з.п. ф-лы, 12 ил.
