| ЭЛЕКТРОТЕРМИЧЕСКИЙ СИЛОВОЙ ЭЛЕМЕНТ |  |
Номер публикации патента: 2161835 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01H061/06 H01H071/18 | | Аналоги изобретения: | RU 2140692 С1, 10.12.1998. RU 2137241 С1, 23.07.1992. EP 0318895 A2, 07.06.1989. US 4797649 A, 10.01.1989. US 5105178 A, 14.04.1992. US 3731247 A, 01.05.1973. |
| Имя заявителя: | Петербургский государственный университет путей сообщения | | Изобретатели: | Вейтцель О.О. | | Патентообладатели: | Петербургский государственный университет путей сообщения
Вейтцель Олег Олегович |
Реферат | |

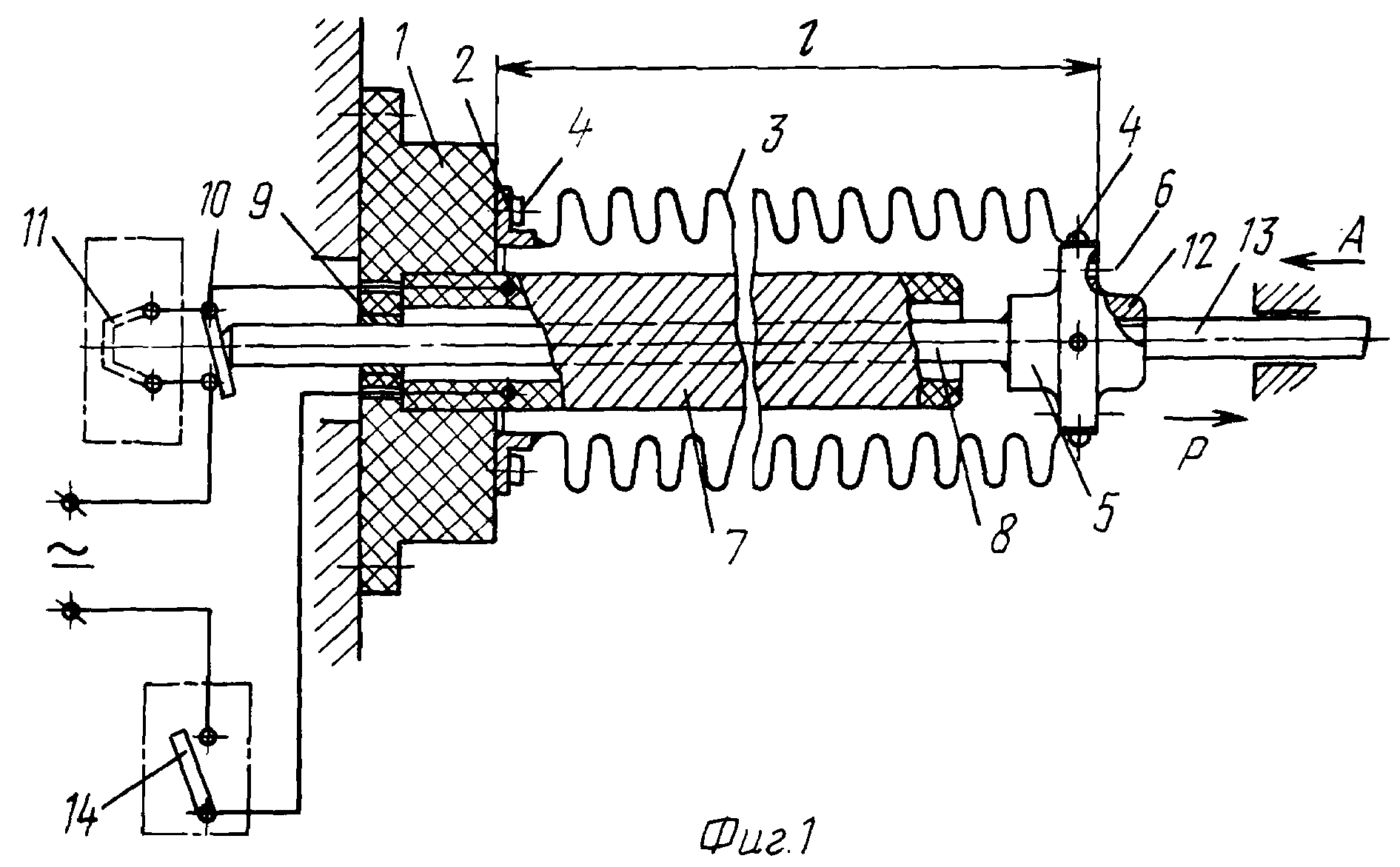

Изобретение относится к электротехнике, а именно к электротермическим силовым элементам, которые могут быть использованы как в качестве привода, так и в качестве включающего силового элемента. Электротермический силовой элемент содержит основание 1 с нагревательным элементом 7, подвижный элемент 5 и рабочий элемент в виде сильфона из материала с обратимой термической памятью формы. Внутри рабочего элемента 3 по центру вдоль его продольной оси установлен нагревательный элемент 7 трубчатого типа с прямоходовым подвижным штоком 8 внутри него. Внутренний конец штока 8 закреплен в подвижном элементе 5, а противоположный установлен в подшипнике скольжения 9 и связан кинематически с конечным переключателем 10. В устройстве предусмотрена для смены режима автоматической работы на неавтоматическую (ручную) установка шунтирующего элемента 11. Техническим результатом является расширение области применения за счет обеспечения возможности работы в любом режиме, увеличение тяговых усилий и повышение надежности в работе. 3 ил.
|
