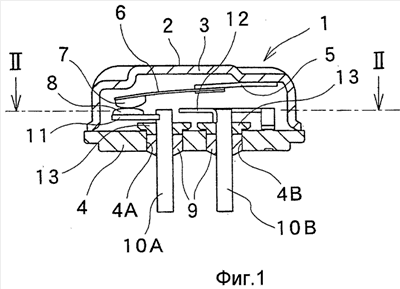

Термочувствительный переключатель (1) включает в себя воздухонепроницаемый резервуар (2), включающий в себя металлический кожух (3) и основание (4), проводящие штырьковые выводы (10А, 10В), закрепленные с обеспечением воздухонепроницаемости на основании (4), неподвижный контакт (8), закрепленный на проводящем штырьковом выводе (10А), термочувствительную пластинку (6), один конец которой электрически соединен и закреплен на внутренней поверхности воздухонепроницаемого резервуара (2), и направление кривизны которой меняется при заданной температуре на обратное, и подвижный контакт (7), прикрепленный к другому концу термочувствительной пластинки (6). Как неподвижный контакт (8), так и подвижный контакт (7) термочувствительного переключателя (1) состоят из контакта на основе оксида серебра-олова, а воздухонепроницаемый резервуар (2) заполнен газом с содержанием гелия 50-95%, создающим давление газа, которое при комнатной температуре составляет не менее 0,3 атм, но не более 0,8 атм. Технический результат - повышение срока службы за счет повышения стойкости к локальному повреждению под действием электрической дуги и получение улучшенной характеристики прерывания тока даже при использовании бескадмиевых контактов. 11 з.п. ф-лы, 7 ил.
