SU 866601 А1, 23.09.1981. SU 305517 А1, 05.06.1971. RU 2066891 C1, 20.09.1996. US 3296568 A, 03.01.1967. US 3238324 A, 01.03.1966.
Имя заявителя:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Пензенская государственная технологическая академия" (RU)
Изобретатели:
Бочкарев Владимир Семенович (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Пензенская государственная технологическая академия" (RU)
Реферат

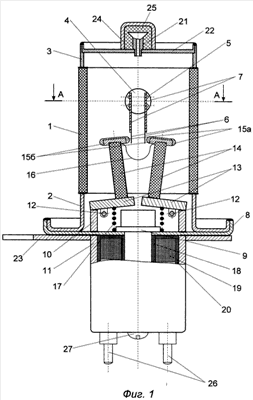

Изобретение относится к высоковольтным вакуумным выключателям, в которых используется электромагнитная система управления нейтрального типа. В высоковольтном вакуумном выключателе закрепленные через изолятор на якорях электромагнита подвижные контакты выполнены жесткими, а контакты, укрепленные на высоковольтных выводах, выполнены упругими в виде тонких пластин. Параллельно упругим контактам в виде тонких пластин на высоковольтных выводах установлены жесткие пластины со стороны подвижных жестких контактов. Кроме того, подвижные жесткие контакты выполнены составными, а именно первая (контактирующая) часть у них выполнена из немагнитного материала с малой склонностью к диффузионному свариванию в высоком вакууме, например из молибдена или вольфрама, а вторая часть у них выполнена из материала, обладающего высокой теплопроводностью, например из меди, и установлена вовнутрь тела первой части подвижных контактов более чем на половину ее толщины. Технический результат - повышение устойчивости к воздействию механических нагрузок при одновременном повышении пропускаемого тока высокой частоты без увеличения массы и габаритов. 1 з.п. ф-лы, 2 ил.
