УСТРОЙСТВО ДЛЯ КОММУТАЦИИ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

Номер публикации патента: 2448385

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010152605/07
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H01H009/26   H01H033/666
Аналоги изобретения: RU 2302682 С2, 10.07.2007. SU 454600 A1, 25.12.1974. GB 1143805 A, 26.02.1969.

Имя заявителя: ПРИВАТНОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "ДОНЕЦКСТАЛЬ" - МЕТАЛЛУРГИЧЕСКИЙ ЗАВОД" (UA)
Изобретатели: Филатов Юрий Васильевич (UA)
Кужель Сергей Викторович (UA)
Басов Николай Моисеевич (UA)
Дзюбан Виталий Серафимович (UA)
Патентообладатели: ПРИВАТНОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "ДОНЕЦКСТАЛЬ" - МЕТАЛЛУРГИЧЕСКИЙ ЗАВОД" (UA)
Приоритетные данные: 14.01.2010 UA a201000282

Реферат

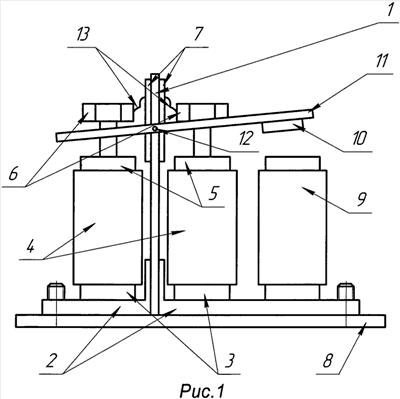

Изобретение может быть использовано в качестве переключателя чередования фаз для управления реверсивными электроприемниками или двухскоростными электродвигателями. Устройство содержит вакуумные дугогасительные камеры и электромагнитный привод, подвижный якорь которого неподвижно соединен с рычагом, механически соединенным с подвижными контактами дугогасительных камер таким образом, что при разомкнутых контактах первой дугогасительной камеры контакты второй дугогасительной камеры замкнуты и, наоборот, при замкнутых контактах первой дугогасительной камеры контакты второй дугогасительной камеры разомкнуты. Неподвижные контакты каждой пары дугогасительных камер закреплены на токоведущих шинах с разных сторон изоляционной панели. Подвижные контакты вакуумных дугогасительных камер механически соединены с рычагом привода с возможностью их перемещения относительно рычага в сторону замыкания с неподвижными контактами при включенном положении электромагнита. Все одновременно включенные подвижные контакты электрически соединены с одной токоведущей шиной с клеммой, которая соединена с одной фазой источника питания, а все одновременно разомкнутые подвижные контакты соединены со второй токоведущей шиной с клеммой, которая соединена со второй фазой источника питания. При этом изоляционная панель механически соединена с основой, на которой закреплен электромагнит привода. Технический результат - упрощение конструкции и повышение надежности работы устройства. 2 ил.
