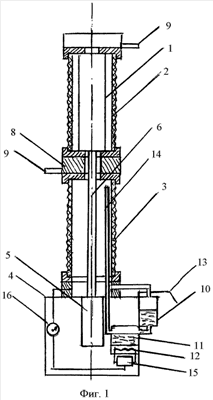

Высоковольтный газовый выключатель наружной установки колонкового типа с шестифтористой серой содержит опорный изолятор, установленное на нем, по крайней мере, одно дугогасительное устройство, размещенное в изоляторе; привод, размещенный в шкафу управления на потенциале земли и соединенный с дугогасительным устройством изоляционной тягой внутри опорного изолятора. Выключатель содержит дополнительный металлический тонкостенный сосуд (конденсатор), расположенный на открытом воздухе, на потенциале земли, например на внешней стороне шкафа управления, причем в верхней части указанный сосуд соединен по газу с внутренним объемом выключателя, а в нижней части - с испарителем, находящимся в шкафу управления и снабженным подогревателем и системой автоматики его коммутирования для поддержания стабильной плотности газа независимо от температуры окружающего воздуха. Изоляторы выключателя преимущественно выполнены композитного типа. Технический результат - возможность применения выключателей для районов с холодным климатом, а также повышение эффективности дугогашения при работе в районах с умеренными климатическими условиями за счет возможности повышения рабочего давления газа. 5 з.п. ф-лы, 3 ил., 1 табл.
