GB 734035 А, 20.07.1955. RU 38693 U1, 10.07.2004. US 4533798 А, 06.08.1985. US 1672365 А, 05.06.1928.
Имя заявителя:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Изобретатели:
ШУЛЬЦ Штефани (DE)
Патентообладатели:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Приоритетные данные:
18.10.2005 DE 102005050694.1
Реферат

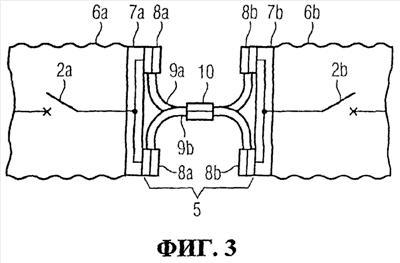

Электрическое устройство коммутационной аппаратуры (1) содержит коммутационный участок (2), который содержит, по меньшей мере, один первый и один второй коммутационные пункты (2а, 2b). Оба коммутационных пункта (2а, 2b) соединены друг с другом электрически последовательно с помощью участка проводника (5), образованного, по меньшей мере, двумя провисающими проводниковыми элементами (9, 9а, 9b, 9с, 9d, 9e, 9f), связанными друг с другом посредством жесткого соединительного элемента (10, 10а). Вытянутая длина проводниковых элементов (9, 9а, 9b, 9c, 9d, 9e, 9f) является большей, чем участок пути, проходящий вдоль прямой между точками контактирования (8а, 8b) коммутационных пунктов (2а, 2b). При этом жесткий соединительный элемент (10, 10а) удерживается провисающими проводниковыми элементами (9, 9а, 9b, 9с, 9d, 9e, 9f). Технический результат - улучшение колебательной способности устройства за счет компенсации действующих на него внешних колебаний. 11 з.п. ф-лы, 7 ил.
