SU 1725281 A1, 07.04.1992. SU 731487 A1, 30.04.1980. RU 2145746 C1, 20.02.2000. RU 2040816 C1, 25.07.1995. GB 1307991 A, 21.02.1973. DE 3815805 A1, 23.11.1989.
Имя заявителя:
Открытое акционерное общество "НПП "Контакт" (RU)
Изобретатели:
Толмачёв Владимир Ильич (RU) Абдулин Юрий Ханьяфьевич (RU) Коновалов Владимир Павлович (RU) Терентьев Геннадий Георгиевич (RU)
Патентообладатели:
Открытое акционерное общество "НПП "Контакт" (RU)
Реферат

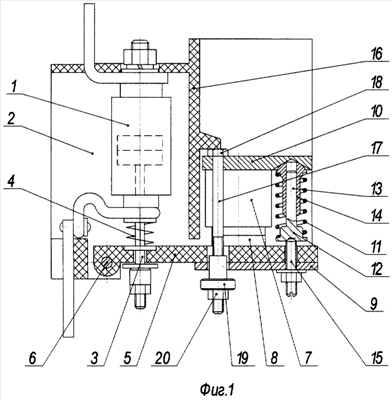

Изобретение относится к низковольтным и высоковольтным электрическим аппаратам и может найти применение в электрических цепях для дистанционного управления электрическими приводами и сетями. Техническим результатом является повышение надежности и долговечности контактора. Технический результат достигается путем снижения скорости движения кнопки блока вспомогательных контактов и предотвращением возникновения зазора между кнопкой блока вспомогательных контактов и рычагом контактора в отключенном положении. Для этого вакуумный контактор, содержащий преимущественно три вакуумные дугогасительные камеры, электромагнит, корпус, изоляционный рычаг с якорем электромагнита, ось изоляционного рычага, ярмо, отключающую пружину, ограничитель хода рычага и блок вспомогательных контактов, снабженный кнопкой, снабжен дополнительным рычагом, установленным на корпусе с возможностью поворота. Длинное плечо дополнительного рычага взаимодействует с изоляционным рычагом, а короткое плечо - с кнопкой блока вспомогательных контактов. Отношение короткого плеча дополнительного рычага к его длинному плечу равно отношению хода кнопки блока вспомогательных контактов к рабочему ходу изоляционного рычага в точке взаимодействия с дополнительным рычагом. Дополнительный рычаг со стороны взаимодействия с кнопкой блока вспомогательных контактов может иметь положительную кривизну. 1 з.п. ф-лы, 4 ил.
