WO 03/071567 A, 28.08.2003. RU 2366023 C2, 13.09.2005. US 5753875 A, 19.05.1998.
Имя заявителя:
АББ ТЕКНОЛОДЖИ АГ (CH)
Изобретатели:
ГЕНЧ Дитмар (DE)
Патентообладатели:
АББ ТЕКНОЛОДЖИ АГ (CH)
Реферат

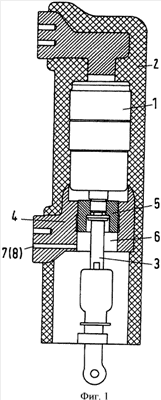

Изобретение относится к полюсной части переключающего устройства с камерой вакуумного прерывателя, заключенной в изоляционный материал и содержащей неподвижный и подвижный контакты. При этом литой изолирующий корпус открыт в нижней части в области подвижного контакта или приводного стержня, приводящего в действие подвижный контакт. В области подвижного контакта или в месте его сочленения с приводным стержнем (3) выполнено по меньшей мере одно вентиляционное отверстие (7), проходящее сквозь стенку изоляции (2), пограничную область между изоляцией и электрической соединительной частью или через электрическую соединительную часть (4) подвижного контакта. Вентиляционное отверстие (7) образовано в соединительной части (4) посредством по меньшей мере одного сквозного полого винта (8), с помощью которого в соединительной части закреплен внешний контакт, при этом отверстие, вмещающее по меньшей мере один такой полый винт, является сквозным и соединяет наружную и внутреннюю области полюсной части, подлежащей вентилированию. Технический результат - снижение в процессе работы нагрева полюсных частей и, следовательно, получения более высокой допустимой нагрузки по номинальному току. 4 з.п. ф-лы, 1 ил.
