УСТРОЙСТВО МЕХАНИЧЕСКОЙ БЛОКИРОВКИ ТРЕХ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ С ЭЛЕКТРОПРИВОДОМ

Номер публикации патента: 2408945

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2008118125/07
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H01H009/24
Аналоги изобретения: RU 2297684 C1, 20.04.2007. SU 454598 A1, 25.12.1974. SU 1690010 A1, 07.11.1991. SU 1698909 A1, 15.12.1991. JP 10-055728 A1, 24.02.1998.

Имя заявителя: Общество с ограниченной ответственностью "Лидер" (RU)
Изобретатели: Винокуров Валерий Владимирович (RU)
Таушканов Александр Леонелевич (RU)
Квашнин Геннадий Георгиевич (RU)
Патентообладатели: Общество с ограниченной ответственностью "Лидер" (RU)

Реферат

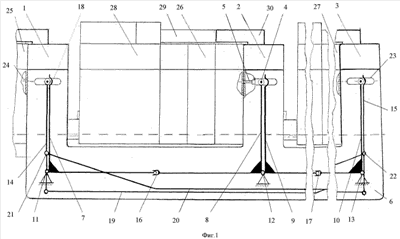

Изобретение относится к области электротехники, в частности к устройствам блокировки, и может быть использовано для управления электрическими цепями в системах ввода резервного питания, а именно для блокировки трех автоматических выключателей, работающих в режиме автоматического включения-выключения. Техническим результатом является возможность блокировки в системах ввода резервного питания трех автоматических выключателей, работающих в режиме автоматического включения-выключения от электропривода. Устройство механической блокировки трех автоматических выключателей с электроприводом содержит механизмы блокировки (1, 2, 3), каждый из которых снабжен управляющим элементом, выполненным в виде поводка (4), шарнирно соединенного с фиксатором (5), и согласующее устройство (6), включающее две пары коромысел (7, 8 и 9, 10). Коромысло (7) установлено на оси (11), коромысло (8 и 9) установлено на оси (12), коромысло (10) установлено на оси (13). На оси поворота (11) коромысла (7) шарнирно установлен двуплечий рычаг (14). На оси поворота (13) коромысла (10) установлен двуплечий рычаг (15). Нижние плечи коромысел (7 и 8) шарнирно соединены между собой шарниром (16). Нижние плечи коромысел (9 и 10) шарнирно соединены между собой шарниром (17). Верхние плечи коромысел (8 и 10), а также двуплечего рычага (14) шарнирно соединены с поводком (4). Верхние плечи коромысел (7, 9), а также двуплечего рычага (15) снабжены упором (18), взаимодействующим с поводком (4). 1 з.п. ф-лы, 5 ил.
